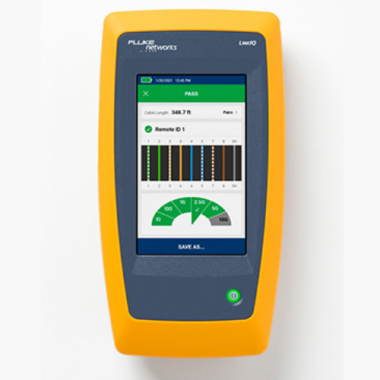

福禄克(FLUKE) LIQ-100 智能链路通

LinkIQ 能够测量长达 1000 英尺（305 米）的长度，并提供到开路、短路和无端接线缆等故障位置的距离。远程 ID 可用于完整的线缆对布线图，有助于识别错线和串绕。

产品亮点

值得您信赖的线缆测试

LinkIQ 能够测量长达 1000 英尺（305 米）的长度，并提供到开路、短路和无端接线缆等故障位置的距离。远程 ID 可用于完整的线缆对布线图，有助于识别错线和串绕。LinkIQ 的主要线缆测试功能是线缆性能测试，用于判断是否符合 10BASE 到 10GBASE（10 Mb/s 到 10 Gb/s）的带宽布线。它通过基于频率的测量方法执行这些测试。使用基于 IEEE 标准的测量方法可确保测试的链路满足性能要求，而传输测试仪只能证明特定测试设备可以通过链路进行通信。

操作员可以设置从 10 Mb/s 到 10 Gb/s 的性能要求，简单地指示合格/不合格。

概述：

LinkIQ™ 网络 + 线缆测试仪旨在提供可靠的线缆测试，以及需要由网络测试专业人员完成的工作。 LinkIQ™ 通过基于频率的测量验证线缆性能（高 10 千兆），并提供至故障位置的距离以及被测线缆的布线图。LinkIQ™ 还可执行近位置的交换机诊断，以识别关键网络问题并验证交换机配置，且无需使用其他设备。其他功能包括模拟和数字音频发生器、端口闪烁、802.1x 身份验证、远程办公室定位器，以及通过 LinkWare™ PC 管理结果的功能。

特性：

值得您信赖的线缆测试

LinkIQ 能够测量长达 1000 英尺（305 米）的长度，并提供到开路、短路和无端接线缆等故障位置的距离。远程 ID 可用于完整的线缆对布线图，有助于识别错线和串绕。LinkIQ 的主要线缆测试功能是线缆性能测试，用于判断是否符合 10BASE 到 10GBASE（10 Mb/s 到 10 Gb/s）的带宽布线。它通过基于频率的测量方法执行这些测试。使用基于 IEEE 标准的测量方法可确保测试的链路满足性能要求，而传输测试仪只能证明特定测试设备可以通过链路进行通信。

操作员可以设置从 10 Mb/s 到 10 Gb/s 的性能要求，简单地指示合格/不合格。

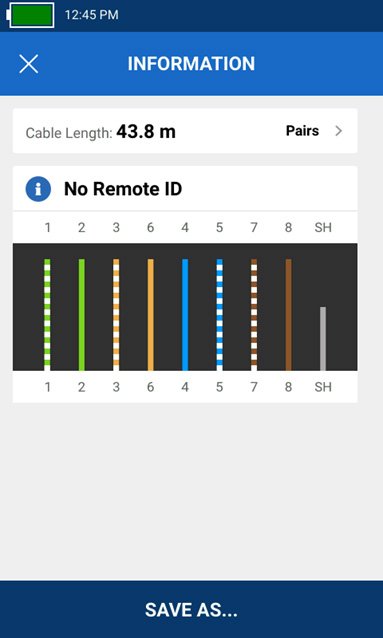

线缆测试（无远程连接）显示每根线缆的长度和线对。

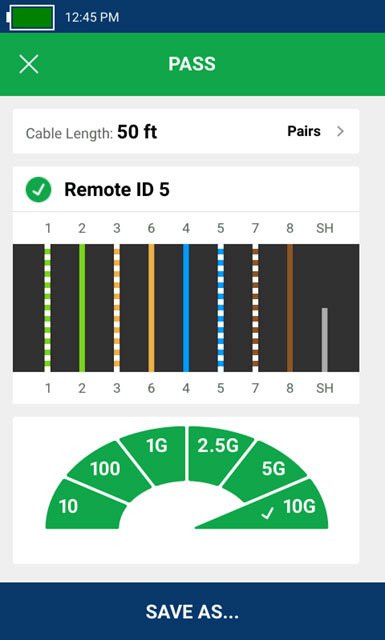

远程线缆测试显示远程 ID 号 5、每根线缆的长度和线对，以及以及高达 10 Gb/s 的线缆性能。

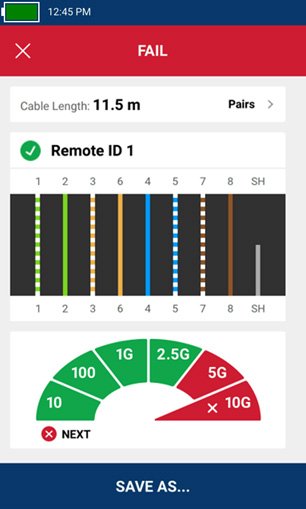

远程线缆测试显示远程 ID 号 1、每根线缆的长度和线对以及高达 2.5 Gb/s 的线缆性能，但由于用户设置的 10 Gb/s 性能限制，测试失败。

您所需的网络测试

除了强大的线缆测试功能外，LinkIQ 还提供关于连接交换机的详细信息。LinkIQ 与交换机协商，确定通告数据速率（高达 10GBASE-T）半/全双工识别、交换机名称、端口号和 VLAN 信息

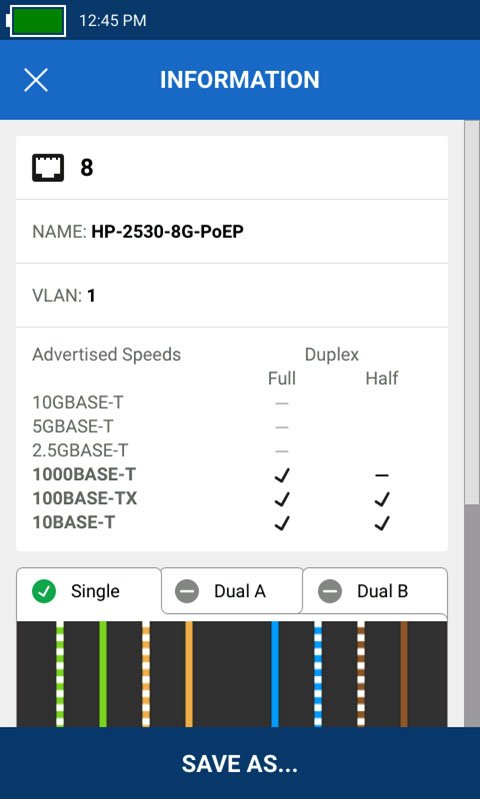

交换机端口测试显示端口号、交换机名称和端口 VLAN 以及公告的速度和双工设置。 向下滚动以显示以太网供电设置。

深度 PoE 测试

尽管以太网供电使安全摄像头和接入点等设备的安装变得更加简单，但根据太网联盟对 800 多名安装人员、集成商和确定用户的调查发现，五分之四的受访者在集成 PoE 系统时遇到困难。 其中一部分原因可以追溯到 IEEE 提供三个 PoE 标准，术语“PoE”未注册，以及各种不符合标准的实施。

为了简化 PoE 安装和故障排除流程，LinkIQ 显示提供电源的线对，包括用于实施双重签名的不同功率等级和线对。 此外，LinkIQ 实际上将在连接处施加负载，以确保公告的功率实际上通过交换机跨布线基础设施提供。

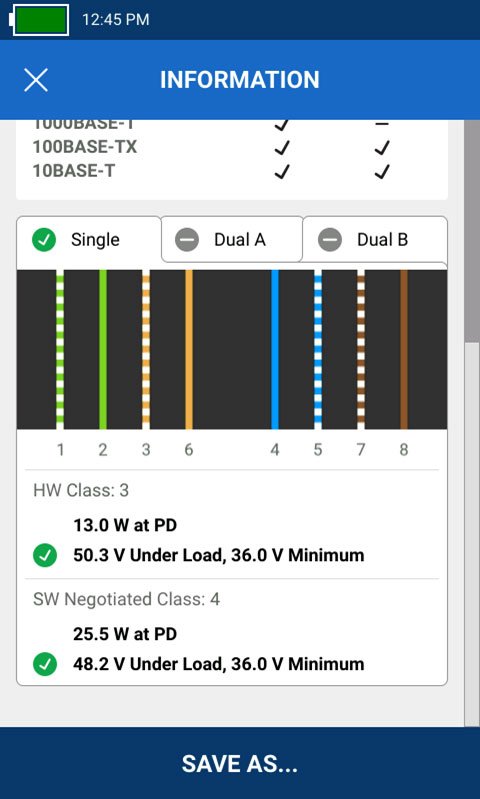

交换机端口以太网供电设置显示使用的线对、可用功率和等级以及负载下 PoE 测试的结果。

LinkWare™ 记录

LinkIQ 为其所执行的测试提供完整的记录功能。 测试仪中可存储 1,000 个带有描述性名称的结果，并可以恢复。 测试名称和编号随着每个名称的保存而自动增加（“附件 B-1”、“附件 B-2”、“附件 B-3”等），从而节省了按顺序测试线缆的大量时间。

报告数据可导出至 PC 以作记录之用。 LinkIQ 使用 Fluke Networks 的报告软件 LinkWare™ PC，该软件支持 20 年前的各类测试仪，是业内拥有数万活跃用户的实际报告解决方案。LinkWare 可用于存储结果以及生成 PDF 报告。

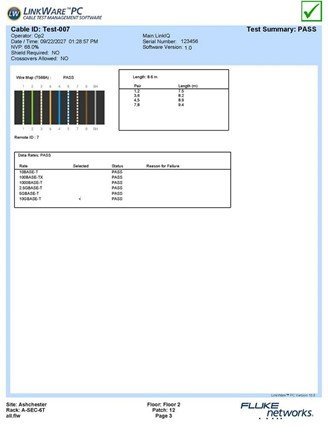

使用 LinkWare PC 生成 PDF 测试报告。

现代设计和界面

LinkIQ 与今天的智能手机一样，基于手势触摸屏，几乎占据了整个设备的表面。 这样可以轻松显示大量信息，并提供滑块和全键盘等清晰和简单的控件。尽管 LinkIQ 可以执行各种测试，但用户界面经过简化，因此有单一的测试功能。 所显示的结果完全取决于连接至设备单个“RJ-45”连接器的内容。单个 USB-C 端口可连接计算机，以便将来进行软件更新、报告和为设备充电。和 Fluke Networks 的其他产品一样，LinkIQ 在我们的环境实验室经过设计和测试，以确保其坚固性，包括振动、温度、湿度、静电放电及跌落测试。

其他功能

• Generates Analog or Digital tones compatible with the IntelliTone™ Probe or Pro3000™ to assist in locating cables in a wall or telecommunications room

• 交换机上的端口灯闪烁，有助于识别已连接的交换机端口

• 与 MicroScanner™ PoE 远程服务集标识符兼容，用于以太网插座识别

• 触敏手势显示

• 可充电锂离子电池

• 使用 LinkWare™ PC 通过 USB-C 轻松完成功能和网络测试升级

• 通过标准 USB-C 端口充电

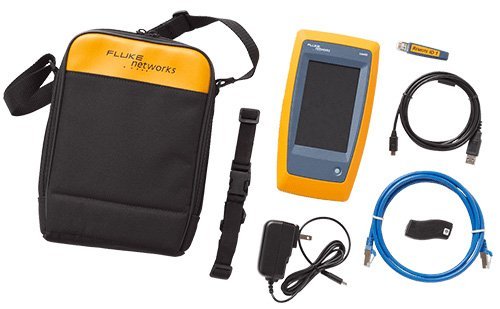

LIQ-100 包含 LinkIQ 主机和附件。

型号

配件

规格

一般规格

主动网络诊断

线缆测试规范
