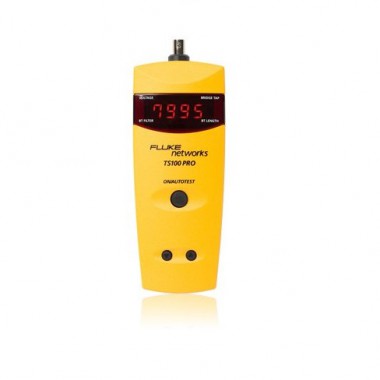

美国福禄克 FLUKE TS® 100 Cable Fault Finder
一款使用方便的电缆故障定位仪、电线和电缆管理器及音频发生器。
概述
这是一种易于使用、价格具有竞争力的三合一工具，将故障定位仪、电缆和电线管理器和采用 SmartTone™ 技术的音频发生器组合在一起。
从任何两条或更多导线的一端，您可测量长达 3,000 英尺（915 米）的距离。TS 100 线缆故障定位仪可轻松地发现到电线、电话线、安全丝和同轴电缆上的开路或短路的距离。结果为距离读数而不是波形，因此它特别适合不熟悉时域反射计 (TDR) 的技术员。
发现并解决线缆问题，而无需拉新线或盲目地破墙寻找。可在设备“打开”时持续测量，因此容易发现间歇性故障。
TS 100 线缆故障定位仪是管理卡车和仓库中的线缆库存的理想工具，借助该定位仪，您可以快速的评估需求并更精确的管理线缆库存，从而能够准确地为作业出价。
获得专利的 SmartTone 技术可为您提供 5 种独特的音频，即便在靠近带电的线缆时，也可以准确地识别导线和线对。
将电线接触到一起并且立即缩短线对的远端时，SmartTone 技术将改变产生的音频的节奏。您通过探头听到的音频变化可以有效验证线对是否正确。
如果意外夹到带电的线对 (不超过 250VAC) 上，装置中的电压检测将立即发出一声警报。
型号
| 型号/名称 | 说明 |
| 26500000 | TS100 线缆故障查找工具，带 BNC 到鳄鱼夹 |
| 26500390 | TS100 套件配备工具盒、BNC 到 ABN 线缆 |
| 26500500 | TS100，带 BNC 到香蕉插头到 ABN |
| 26500610 | TS100 公制线缆故障查找工具，带 BNC 到鳄鱼夹 |
配件
| 型号/名称 | 说明 |
| 26501100 | TS100/TS90 连接线，BNC 到鳄鱼夹 |
| 26501160 | TS100/TS90 软包，带皮带夹 |
| 26501200 | TS100/TS90 软线，BNC 至 F（公头） |
| 26501700 | TS100/TS90 软线，BNC 至香蕉插头至 ABN 接头 |
| 26501600 | TS100/TS90 软线，香蕉头 |
规格
电源 | 4 个 AA 碱性电池，提供 50 小时的操作。 |
反接电池保护 | 如果电池接反，将不会损坏测试仪。 |
输入保护 | 250 v rms ac，连续或断断续续 |
潮湿 | 如果测试仪暴露在水中，并且可能进了一些水，仍然不会损坏。有关防潮的信息，请参阅“维护”章节。 |
阻抗范围 | 35 Ω 到 330 Ω，在此范围内自动补偿。不能正确测试阻抗超出此范围的线缆，并且可能产生奇怪或错误读数。 |
大长度 | 某些线缆类型长为 2500 英尺；大多数电缆类型长为 2000 英尺；高损耗电缆长为 500 英尺。如果线缆太长，致使不能正确测量，测试仪将显示 –Err。 |
典型大线缆长度 | 2500 英尺：CAT-5 双绞线对 2000 英尺：12/2 ac 导线 1000 英尺：RG-6/U TV 同轴电缆 500 英尺：RG-174/U 同轴电缆 |
小长度 | 无小长度，小非零读数为 2 英尺 |
长度精确度 | 不到 10 英尺的线缆为 ±2 英尺，超过 10 英尺和不到 200 英尺的线缆为 ±5 英尺，超过 200 英尺的线缆为 ±3 % 和±5 英尺 |
高压检测 | 超过 5 V rms 的交流电压将触发高压警告。 |
测量速率 | 每秒多 4 次完整测量，根据线缆尺寸和均匀性，降至每次测量 2 秒。 |
VOP | 可调整，从 -20- 到 -99-，在断电时保持不变。更换电池时，默认为 -66- |
测量技术 | 带 50 Ω 驱动阻抗的时间域反射计 (TDR)，6 V 大脉冲高度 |
电量不足 | 当电池电压低于 4.1 V 时，电量指示器会闪烁 |
音频接入 | 幅度为电池电压的 80 % 时大约为 1 kHz。可变的频率和节奏。线缆条件从其它条件变为“正常-开路”时，音频特性也变化。 |
电缆类型 | 实际上为所有两个或更多导线 |
温度范围 | |
工作存储 | 32 °F 至 131 °F（0 °C 至 55 °C）-40 °F 至 158 °F（-40 °C 至 70°C） |
湿度 | |
操作时： | 0 % 至 80 % |
存放 | 0 % 至 100 % |
重量 | 1 磅 |
认证和合规 | CAN/CSA-C22.2 No. 60950-1-03 CAN/CSA-C22.2 No. 1010.1-92 CSA-C22.2 No. 1010.1B-97, UL/ANSI 3111-1 |
