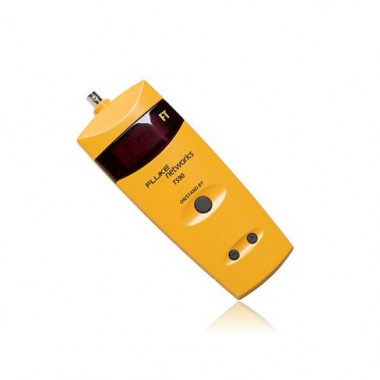

美国福禄克 FLUKE TS® 90 Cable Fault Finder
一款使用方便的故障定位仪、电线和线缆管理器及音频发生器。
概述
此简便易用且价格具有竞争力的测试仪将以下三个工具集于一身 – 即故障检测仪、电缆和电线管理装置以及具有 SmartTone 技术的音频发生器。从任何两条或更多导线的一端，您可测量长达 2,500 英尺（762 米）的距离。可轻松地发现电线、电话线、安全线和同轴线上的开路或短路距离。
结果为距离读数而不是波形，因此它特别适合不熟悉时域反射计 (TDR) 的技术员。发现并解决线缆问题，而无需拖拉新电线或盲目破墙寻找。时断时续的故障也不难发现，因为装置在“开启”时会持续测量。
它特别适合货车和仓库中电缆库存的存货管理，通过快速评估需求和更精确地管理线缆库存，它可帮助您更精确地完成更多的工作竞标。
获得专利的 SmartTone 技术产生五个不同的音频，以用于精确的电线和线对确认，即使在有电流的线缆附近。将电线接触到一起并且立即缩短线对的远端时，SmartTone 技术将改变产生的音频的节奏。通过探测器听到的音频变化可有效确认正确的线对。
如果意外夹到带电的线对 (不超过 250VAC) 上，装置中的电压检测将立即发出一声警报。
型号
| 型号/名称 | 说明 |
| 26500090 | TS90 Cable Fault Finder，带 BNC 至鳄鱼夹 |
配件
| 型号/名称 | 说明 |
| 26501100 | TS100/TS90 连接线，BNC 到鳄鱼夹 |
| 26501160 | TS100/TS90 软包，带皮带夹 |
| 26501200 | TS100/TS90 软线，BNC 至 F（公头） |
| 26501700 | TS100/TS90 软线，BNC 至香蕉插头至 ABN 接头 |
| 26501600 | TS100/TS90 软线，香蕉头 |
规格
运行功率 | 4 AA 碱性电池，工作 50 小时 |
反接电池保护 | 如果电池接反，将不会损坏测试仪。 |
输入保护 | 250 v rms ac，连续或断断续续 |
潮湿 | 如果测试仪暴露在水中，并且可能进了一些水，仍然不会损坏。参见“维护”部分中的潮湿注释。 |
阻抗范围 | 35 Ω 到 330 Ω，在此范围内自动补偿。不能正确测试阻抗超出此范围的线缆，并且可能产生奇怪或错误读数。 |
大长度 | 大多数线缆类型为 2500 英尺，损耗非常大的线缆为 500 英尺。测试仪将测量消耗较大的线缆。如果线缆太长，致使不能正确测量，测试仪将显示 –Err。 |
典型大值 | 2500 英尺：CAT-5 双绞线 |
小长度 | 无小长度。 小非零读数是 2 英尺。 |
长度精确度 | 不到 10 英尺的线缆为 ±2 英尺，超过 10 英尺和不到 200 英尺的线缆为 ±5 英尺，超过 200 英尺的线缆为 ±3 % 和±5 英尺 |
高压检测 | 超过 5 V rms 的交流电压将触发高压警告。 |
测量速率 | 每秒多 4 次完整测量，根据线缆尺寸和均匀性，降至每次测量 2 秒。 |
VOP | 可调整，从 -20- 到 -99-，在断电时保持不变。更换电池时，默认为 -66-。 |
测量技术 | 具有 50 Ω 驱动阻抗、6 V 大脉冲高度的时域反射计 (TDR)。 |
电量不足 | 电池电压低于 4.1 V 时，指示灯闪烁 |
音频接入 | 幅度为电池电压的 80 % 时大约为 1 kHz。可变的频率和节奏。线缆条件从其它条件变为“正常-开路”时，音频特性也变化。 |
电缆类型 | 实际上为所有两个或更多导线 |
温度范围工作容量 | 32 °F 到 131 °F（0 °C 到 55 °C） -40 °F 到 158 °F（-40 °C 到 70 °C） |
湿度操作存贮 | 0 % 到 80 % 0 % 到 100 % |
重量 | 1 lb，带电池和有夹子的导线 |
操作高度 | 大 10,000 英寸 |
认证和合规 | Conformité Européenne。符合欧盟相关条令CAN/CSA-C22.2 No. 60950-1-03 CAN/CSA-C22.2 No. 1010.1-92 CSA-C22.2 No. 1010.1B-97, UL/ANSI 3111-1 |
