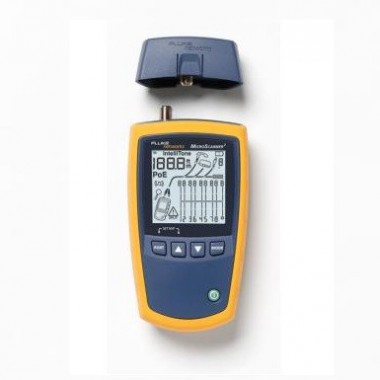

美国福禄克 FLUKE MicroScanner² Cable Verifier
下一代 MicroScanner 可检验音频/数据/视频电缆，并具有一个创新的用户界面。
概述
简化检验测试
MicroScanner2 电缆检测仪创新地改进了音频、数据和视频电缆测试。它首先从四种测试模式中获取结果，并能在同一个屏幕上显示以下所有内容 — 图形化布线图、线对长度、到故障点的距离、电缆 ID 以及远端设备。 而且，它的集成 RJ11、RJ45 和同轴电缆测试端口几乎支持任何类型的低压电缆测试，而不需要笨拙的适配器。 终结果就是减少了测试时间和技术错误， 从而可以实现比以前更加有效的高质量安装。
快速排除服务问题
今天的通信技术人员有很多问题需要处理，而不仅仅是电缆问题。在确定连接问题的原因之前，必须先排除可能存在的电缆和服务等问题。是否有电话电压？ 极性是什么？ 远端有以太网交换机吗？ PoE 是否可用？ MicroScanner2 可以确认这些问题，为技术人员提供了一个强大的视角，让他们可以检测出目前常见的音频、数据和视频服务问题。 这意味着更快、更全面的故障排除。
特性
创新的界面
以前的电缆检验测试仪要求用户必须在四种不同操作模式之间切换才能看到所有测试结果。这不仅降低了测试过程的速度，而且导致了较高的用户错误率。MicroScanner2通过在同一个屏幕上显示布线图、线对长度、到故障点的距离、电缆 ID 以及远端设备等主要测试结果，很好地解决了这一问题。而且，它有一个超大的背光 LCD 屏幕，能够图形化显示布线图结果，从而给用户带来了前所未有的舒适性和清晰度。
多介质支持
是否对用于测试各种音频、数据和视频介质类型的各种适配器的丢失或损坏感到烦恼？ MicroScanner2 内置 RJ11、RJ45 和同轴电缆支持，从而淘汰了这些笨拙的适配器。主设备和远端识别器都可以立即用于测试电话插座、以太网插座和 CATV 出口。这是 MicroScanner2 简化电缆检验的又一途径。
IntelliTone 音频技术
MicroScanner2 具有内置的 IntelliTone 数字和模拟音频技术，不管工作环境如何，它都可以精确地定位几乎任何电缆或线对。利用数字模式来定位线束或交换机、配线板或墙壁插座中的高级数据电缆 (Cat 5e/6/6a)。数据模式非常适合用于高数据、RF 或电磁干扰的环境。配合 IntelliTone 200 Pro 探头一起使用时，它还可以从测试仪端或探头端检验电缆布线图。
对于音频级电缆（Cat 3 及以下级别）以及同轴电缆、安全/报警电缆和喇叭线，可以使用模拟模式。这些电缆针对较低频率传输进行了优化。因此，使用低频音频更容易将其定位。MicroScanner2 的智能模拟音频技术在每次被测线对一起短路时都改变音乐，从而消除了安装期间线对定位的盲目性。这样，技术人员就可以在将线对插入插座前或在诊断音频传输问题时对它们进行准确判别。
VDV 服务检测
音频、数据和视频技术人员有很多问题需要处理，而不仅仅是电缆问题。在确定连接问题的原因之前，必须先排除可能存在的电缆和服务等问题。MicroScanner2 可以确认这些问题，为技术人员提供了一个强大的视角，让他们可以检测出常见的服务问题。 检测 POTS 电压是否存在，并检验极性。检验供电的 10/100/1000 以太网交换机是否位于远端。或者，确认 PoE 电压和线对是否正确。
坚固的外壳
您的工具需要经得起考验，才能不被轻易损坏。MicroScanner2 拥有一个坚固的橡胶皮套，可以承受恶劣的工作环境。您可以把它扔进工具箱，完全没问题。而且，它现在还标配一个树脂便携包，可以增强保护，增加方便性。
| 型号/名称 | 说明 |
| MS2-100 | MicroScanner2 Cable Verifier包括 MicroScanner2 电缆检测仪和主接线图适配器、多语言快速入门指南、电池，以及 Fluke Networks 便携包 |
套件
| 型号/名称 | 说明 |
| MS2-TTK | MicroScanner2 终端检测套件包括：MicroScanner2 Cable Verifier、IS60 Pro 工具套件、IntelliToneTM 200 端头、RJ11 和 RJ 45 跳线、系索、快速入门指南，以及 9 伏电池，均放置于豪华型 Fluke Networks 便携包中。 |
| MS2-KIT | MicroScanner2 专业套件包括：MicroScanner2 Cable Verifier、主接线图适配器、远程识别器 #2-7、IntelliTone Pro 200 端头、屏蔽式双绞线 RJ45 跳线、RJ11 跳线、与 8 个鳄鱼夹导线适配器配套的线夹组 RJ45、F 同轴电缆按入式跳线、附件软包、(2) AA 碱性电池、(1) 9V 碱性电池、MicroScanner2 快速入门指南、IntelliTone Pro 快速入门指南，都装在豪华型 Fluke Networks 便携包中 |
| MS2-FTK | 铜和光纤基础技术人员工具包 - 包括 MicroScanner (MS2-100) 和 SimpliFiber Pro (FTK1000) 光纤测试工具包。 |
配件
| 型号/名称 | 说明 |
| MICRO-DIT | MicroScanner 工具包便携包 |
| MS2-WM | MicroScanner2 主接线图适配器 |
| CIQ-RJA | RJ45/11 模块化适配器 |
| CIQ-COAX | CableIQ 同轴适配器套件包含 F 型连接器、 BNC 和 RCA 连接器 |
| CLIP-SET | 线夹组，包括 RJ45 到 8- 夹头测试线 |
| MT-8200-63A | IntelliTone 200 探头包括：IntelliTone 200 探针、RJ11 和 RJ 45 跳线、系索、快速使用指南以及 9 伏电池 |
| MS2-CPK | MicroScanner2 专业套件便携包 |
| MS2-IDK27 | MicroScanner2 远程识别器套件 #2-7 |
规格
规格
测试接头
双绞线：UTP、FTP 和 SSTP 8 针模块插座可以接受 8 针模块 (RJ45) 和 4 针模块 (RJ11) 插头；同轴电缆：F 连接的 75 Ω、50 Ω、93 Ω 电缆
电缆测试
长度（460 米或 1500 英尺，分辨率 0.3 米或 1 英尺）、符合 TIA-568A/B 标准的布线图、远程 ID 定位仪；在同一个屏幕上显示多项结果
音频发生器
IntelliTone 数字音频：[500 KHz]; 模拟音频：[400Hz, 1KHz]
PoE 检测
请求并检测 802.3af 的兼容 PoE（以太网供电）设备
以太网端口测试
802.3 以太网端口的播发速度 (10/100/1000)
电源
电池类型：2 AA (NEDA 15A, IEC LR6) 碱性电池
电池寿命：正常使用情况下 20 个小时
其它兼容电池类型：2 节 AA 相机锂电池、NIMH、NICAD
体积
3 英寸 x 6.4 英寸 x 1.4 英寸 (7.6 cm x 16.3 cm x 3.6 cm)
重量
0.8 磅（363 克）
显示屏
单色背光液晶显示器 (LCD)
校验
用于双绞线和同轴电缆的用户可配置的 NVP；使用已知长度的电缆确定实际 NVP
操作温度
32 °F 到 113 °F（0 oC 到 45 oC）
贮存温度
-4 °F 到 +140 °F（-20 oC 到 +60 oC）
工作湿度
90 %（50 °F 到 95 °F；10 oC 到 35 oC）
（无冷凝时的相对湿度）
75 %（95 °F 到 113 °F；35 oC 到 45 oC）
震动符合 MIL-PRF-28800F 的 2 类随机震动要求；带或不带布线图适配器的 1 米跌落测试安全EN 61010-1 2nd Edition海拔4000 米；贮存时：12000 米EMCEN 61326-1机构认证N10140 C-Tick EMC 标准；FCC 15 部分 A 类；CE 欧盟标准污染 2 度保修一年
