光纤链路分析故障仪FIBR-1-KITPRO

可以在五秒内对长达 15 英里的光纤链路进行分析并检测故障的电信测试设备

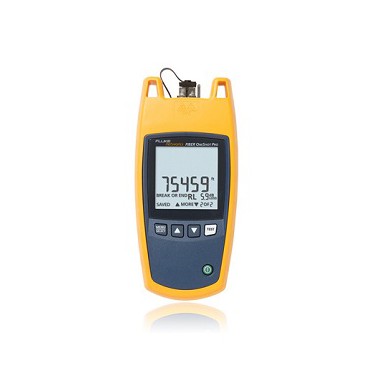

Fiber OneShot™ PRO

可以在五秒内对长达 15 英里的光纤链路进行分析并检测故障的电信测试设备

• 几秒时间内检测长达 75,459 英尺（23,000 米）的光纤

• 定位单模光纤中的严重弯曲、高损失接合处、断路和脏连接器

• 保存高达 99 份测试结果，方便日后查看

• 分析光纤链路，确定通道连接性

• 定位由端面污染或接触不良导致的误码率来源

• 每条光纤链路多可报告 9 个事件

Fiber OneShot PRO 可在五秒内对长达15英里的光纤进行光纤链路分析和故障检测，使单模光纤的测试变得非常简单。

不管您诊断的是 FTTx、混合光纤同轴电缆 (HFC)、总机之间的光纤链路，还是地区性或农村网络，Fiber OneShot PRO 都是您遇到问题时的方案。

这个简单的一键式测试工具无需任何培训，可节省30% 的平均工作时间。

新一代测试器填补了 VFL 和 OTDR 之间的空白，因为它能简单而迅速地定位单模光纤网络中有损失的连接、高损失故障和断路。

这种先进的光纤故障诊断工具是所有单模光纤工作者的必备工具。

 »Fiber OneShot PRO 优点

节省时间—在五秒时间内完成光纤链路的分析，节省 30% 的平均工作时间

简单易用—没有需要理解的复杂数据，其一键式测试功能意味着无需任何培训

便携—坚固的手持式设备，适合室外环境

»Fiber OneShot PRO 功能

• 几秒时间内检测长达 75,459 英尺（23,000 米）的光纤

• 定位单模光纤中的严重弯曲、高损失接合处、断路和脏连接器

• 保存高达 99 份测试结果，方便日后查看

• 分析光纤链路，确定通道连接性

• 定位由端面污染或接触不良导致的误码率来源

• 每条光纤链路多可报告 9 个事件

»Fiber OneShot PRO 客户评论

• “无需在故障和集线器之间来回奔波”

• “节省高达 30% 的平均工作时间”

• “让我迅速了解光纤的大概情况”

• “建议老板给我们买一个”

• “我们 33% 的测试都是在没有光线的情况下进行的。它非常适合这些情况”

• “它轻快，便携，真的是个好工具”

»Fiber OneShot PRO 客户

• 地区贝尔运营公司与服务供应商

• 有线电视运营商/MSO

• 独立地区性和农村电信公司

• 单模网络技术人员

• 承包商

• 网络安装公司

• 城域网

  技术指标是典型的。
  体积	17.5 cm 高 7.8 cm 宽 3.8 cm 深 .35 kg 重量（含电池）
  带电池的工作温度	0ºC 至 50ºC
  非操作温度	-20ºC 至 60ºC
  工作相对湿度 （无冷凝）	95% （10ºC 至 35ºC） 75% （35ºC 至 40ºC） 不受控制 < 10° C
  振动	任意，5 Hz 至 500 Hz，MIL-PRF- 28800F 类2
  冲击	1 米跌落实验
  海拔	9,842 英尺/3000 米
  EMC	EN 61326-1:2004
  电池类型	2 AA 碱性电池（无电池充电器）
  电池寿命	多于 1500 项测试（典型）
  激光安全性	1 类 CDRH 符合 EN 60825-2
  LCD 类型	背光黑白（段）
  折射率范围	1.45 至 1.5（出厂默认是 1.468）
  自动关闭	若没有按键，则 5 min 后会自动关闭。  背照灯首先关闭。
  出厂校准间隔	无
  输出波长	1550 nm ± 20 nm @ 25ºC
  激光类别	1 类 CDRH 符合 EN 60825-2
  大距离	75,459 英尺或多于 23,000 米
  显示大事件数量	9
  距离精度	±（1 m + 1% x 长）对于反射性事件1  ±（3 m + 1% x 长）对于非反射性事件2
  测试速度	5 秒典型测试时间
  连接器	可拆卸/易清洁的 SC 适配器, UPC 打磨剂
  测试光缆类型	9/125 μm 单模
  检测反射事件3	-45 dB 默认阈值（用户可选：-24 dB 至 -62 dB 1 dB 增量）
  大反射测量	-24 dB
  检测损失事件4	1.5 dB 默认阈值
  隔板质量	若无已连接的光纤或连接器太脏，则故障诊断器将显示 0 m 或 0 ft。
  检测带电光缆	检测从 1250 nm 至 1625 nm 的光信号，若有信号则显示“有效线路”。 次检测后每隔 3 秒检查一次信号。+7 dB 大输入功率。
  	符合相关的欧盟标准
  	符合相关澳大利亚标准
  	由加拿大标准协会 CSA C22.2 第 61010.1.04 列出
  	符合 FCC 规定第 A 部分 A 类的规定

  1 ± 用户可配置的折射率 (IOR) 误差 ± 事件位置错误。

  2 ± 用户可配置的折射率 (IOR) 误差 ± 事件位置错误。

  3  检测反射率大于 -62 dB 的事件。隔板反射率 < 35 dB 时检测隔板连接器后 >2 的事件。事件反射率 < 35 dB 时检测事件后 >3 m 的事件。

  4隔板反射率 <-35 dB 且之前的事件 <-35 dB 时，检测隔板连接器或任何之前事件之后 >10 m 的事件。事件之前大的链路损失 <7 dB。
