数据和视频电话测试仪TS23
一个标准的语音、数据和视频电话测试组件

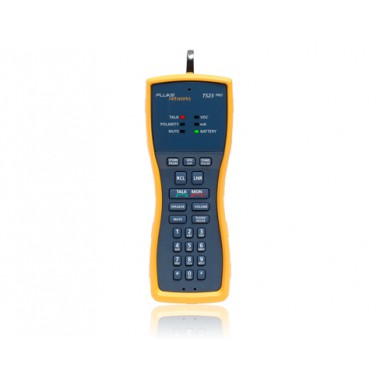

TS® 23 PRO Test Sets
一个标准的语音、数据和视频电话测试组件
四项测试功能包括：
电压指示 – 确定潜在的线路问题
电流 (mA) 指示 – 验证线路电流是否足够
检测拨号音、位置并接收通话
极性
概述
TS®23 PRO 为语音、数据和视频技术人员以及通讯服务提供商的技术人员提供一个电话测试组件中所需的全部功能，同时提供无与伦比的可靠性、耐用性和扩展的实用性。TS23 PRO 可执行全部四项基本测试，并在我们全新设计的坚固机壳中集成我们的 RainSafe™、DropSafe™ 和 DataSafe™ 技术。
特性
»TS23 PRO 功能
四项测试功能包括：
电压指示 – 确定潜在的线路问题
电流（毫安）显示–保证足够的电流强度
检测拨号音、位置并接收通话
极性
其他功能：
DropSafe™ PRO – 通过了 20 英尺跌落到混凝土地面的测试
RainSafe™ PRO – 为极度恶劣的天气条件提供保护
DataSafe™ PRO – 防止干扰线路上的数据传输
双向免提对讲装置
电池电量低和静音指示
可选头戴式耳机
型号
| 型号/名称 | 说明 |
| TS23-A-09 | TS2、ABN 带穿刺针 |
| TS23-P-01 | TS23、穿刺针 |
| TS23-BANA | TS23、4 MM 香蕉插头、超大鳄鱼夹和测试探针 |
配件
| 型号/名称 | 说明 |
| BELTCLIP-TS | 腰带夹 |
| LEAD-PIRC-PIN | 带穿刺针脚的测试引线 |
| LEAD-CO-346A | 带有一个用于中心办公室的 346A 插头的测试引线 |
| LEAD-ABN-PPIN | 带折角排针 (ABN) 和穿刺针脚的测试引线 |
| LEAD-ALIG-CLP | 带鳄鱼夹的测试引线 |
| LEAD-ABNPRJ11 | 带 RJ-11 插头、折角排针 (ABN) 和穿刺针脚的测试引线 |
| LEAD-BANA-CLP | 带有一个 4 mm 香蕉插头、鳄鱼夹和测试探针的测试引线 |
| HEADSET-TS | 头戴式耳机 |
规格
| 电 | |
| 电流范围（摘机） | 10 mA 至 100 mA |
| 直流电阻 | |
| 摘机 | 150 Ω 标称 |
| 挂机 | >3 M Ω |
| 交流阻抗 | |
| 摘机 | 600 Ω 标称；300 Hz 至 3400 Hz |
| 挂机 | >120 kΩ 300 Hz 至 3400 Hz |
| 头戴式耳机阻抗 | 32 Ω |
| 旋转拨号输出 | |
| 脉冲速率 | 10 pps ± 1 pps |
| 通断比 | 60/40 |
| 拨号数字间隔 | >300ms |
| 断路期间阻抗 | >100 kΩ |
| DTMF 输出 | |
| 音频误差 | ±1.5 % 大值 |
| 音平 | -3 dBm 混合（典型） |
| 高音与低音差值 | 2 dB ± 2 dB |
| 快速拨号 | |
| 存储量 | 23 位数字的 9 个快速拨号记录，加上上一个号码重拨记录 |
| 数字容量 | 23 个数字/每条记录 |
| PBX 暂停持续时间 | 4 秒 |
| 话机闪光持续时间 | 用户可编程；默认值 500 ms |
| 自动关闭持续时间 | 用户可编程；默认值 2 分钟 |
| 电源 | |
| 电池类型 | 9V 碱性电池 |
| 物理规格 | |
| 体积 | 8.3 in x 3.2 in x 2.6 in (211 mm x 81 mm x 66 mm)（无腰带） |
| 重量 | 1.16 lb (0.53 kg)（无腰带夹） |
| 防水 | 测试组件防雨防潮，达到 IP64 等级 |
| 环境 温度范围 | |
| 电话通话和拨号功能 | -22°F 至 140 °F（- 30°C 至 60°C） |
| LCD 功能 | -13°F 至 140°F（-25°C 至 60°C） |
| 存放 | -22°F 至 150°F（-30°C 至 66°C） |
| 海拔 | 大到 10,000 英尺（3,000米） |
| 相对湿度 | 95%，高 30°C 75%，高 40°C 45%，高 50°C 30%，高 60°C |
| 安全 | |
| 法令合规性 | 符合 ANSI/ISA 82.02.01 (61010-1) 2004、CAN/CSA-C22.2 No 61010-1-04、UL 61010-1 (2004) 和 IEC61010-1:2010，测量类别 I，大 300 Vdc，污染等级2 |
| 大瞬态电压 | 1500 V |
| EMC | 符合 EMC EN61326-1 标准 |
| 注：规格如有更改，恕不另行通知。 | |
