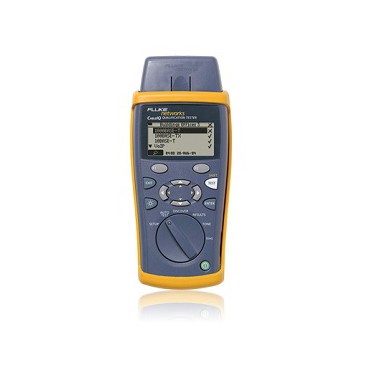

铜缆认证测试仪CIQ-KRQ

该铜缆认证测试仪可鉴定和记录住宅布线系统质量。

CableIQ™ Residential Qualifier

该铜缆认证测试仪可鉴定和记录住宅布线系统质量。

• 住宅布线系统无瑕疵且符合 TIA-570B 标准

• 鉴定住宅布线系统支持语音、VoIP、 10/100/1000 以太网和 CATV

• 以图形的形式绘制出布线系统，并显示故障点与内置 TDR 之间的距离

• 测试并排除所有低压住宅布线中的故障：
  -同轴线缆
  -电话线
  -安全线
  -喇叭线

• 使用 IntelliToneTM 数字信号传输技术定位并追踪线缆

»线缆认证

每一次均可保证适当地安装您的布线系统，并可靠地执行。

随着声音、数据和录影技术不断聚集在单个布线基础设施上，住宅建造者和房主越来越需要确保构造布线系统能够支持今天的各种应用。CableIQ 通过测试确认任何住宅布线系统将可支持什么样的速度和技术。四秒钟之内，您就能看出任何现有或新安装的布线链路是否支持声音、VoIP、10/1001000 以太网或者 CATV。

»测试记录

完整的住宅线缆测试和文件制作

以前，住宅安装者没有以文件证明布线设施完整性的省钱方式。如果没有文档记录，安装者要承担所有索赔的责任，无论其是否与布线有关，甚至问题可能是由其它分包商引起的，这对安装者是不公平的。CableIQ 使安装者很容易地证明安装的布线系统质量，从根本上消除了复查维修和做工质量纠纷。

»智能 Wiremap

CableIQ 的“智能接线图”具有测试长度、短路、分拆线对或者断路的功能，并且以直观的图形界面显示故障所在位置。与其它只显示布线图的一系列数字的其它测试器不同，CableIQ 显示一张容易阅读的图表并以与线缆长度成比例的距离显示故障位置。它还按针脚而不是按配对鉴别断点和短路。这显著减少在线缆中间找出并解决不良终止的插孔或者断点问题的时间。

CableIQ 的“智能布线图”显示测试线缆远端（130 英尺/34米）的短路针脚 6。

»电话线测试

CableIQ 的“多地图”是住宅电缆测试的突破性特性。智能电缆标识符使 CableIQ 具有独特的能力，可为常位于住宅声音系统中的星形布线配置布线。布线图故障和任何插孔的 ID 号码(大为七)可同时从总机设备上看到。

CableIQ 的“多地图”可显示布线图和多七个声音插孔的 ID 编码。

»同轴线缆测试

现在有一个用于所有家庭布线媒介的多功能测试器。随着同轴电缆在家庭应用的重要性的增加，您需要一个工具，能迅速且方便地测试同轴电缆布线的质量，并且能核实视频插口是否可用。CableIQ 可提供几个不同的测试同轴电缆的方式：

1.四秒钟自动测试，快速验证视频 /CATV 应用同轴线缆的合格性。

2.测量长度，核实连通性，并且测量到短路和断点的距离。

3.检测 CATV 视频信号。

4.运行同轴电缆 TDR 跟踪，看看哪里出现大的阻抗变动

»安全线测试

CableIQ的连通性定调特性可消除在安装和测试安全布线工作中的不确定性。直观的图解标度可显示任何安全导线段的阻抗。这由主设备上可听见指示补充，可由在远端使用的音频探测器放大。

CableIQ 可提供在安全或警报导线上阻抗的视觉和听觉指示。

»喇叭线测试

CableIQ 的扬声器测试可发出多达 14个不同的音频以测试连接的扬声器。通过在左右切换并更改相位，可以轻松验证扬声器已经正确连接。

CableIQ 的扬声器测试使你可以轻松验证正确的左边或右边的连接和相位。

»IntelliTone™ 技术

CableIQ 的突破性的 IntelliTone 数字信号与 IntelliTone Pro 探针一起使用，可透过厚达两英尺的石膏灰胶纸，定位声音、数据和同轴视频布线。
CableIQ 支持 IntelliTone 数字音频：

• 比市场上的任何其它工具更容易发现电缆，跟踪精确度更高

• 在数字模式下隔绝所有电磁式和射频干涉

• 以 IntelliTone 电缆映射为特色; 在追踪以后，使用 IntelliTone Pro 探针200 核实布线图

»投资回报

另一个常见问题是其它转承包商造成的损伤。如果没有文件证明布线系统在安装时是无瑕疵的，则无论损伤由谁引起，安装者都要对修理此损伤负责。安装者都不希望牵涉进做工质量纠纷，因此，大多数的安装者宁肯为这些修理自己花钱。有文件证明的安装意味着安装者可以向客户或者其他转承包商收修理费。

CableIQ 能实际上消灭返工。强有力的投资回报显而易见。返工修理平均使安装者每次上门服务耗费成本200美元。通过使用 CableIQ 的专业测试和文件证明，只需避免五次返工，即可收回购买此设备的成本。

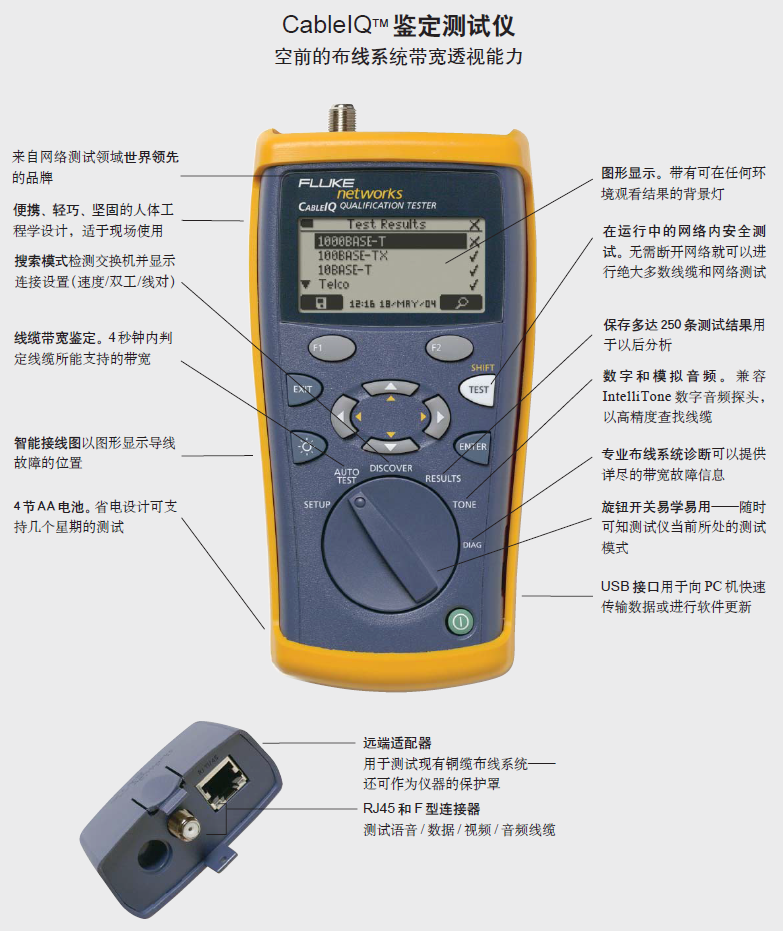

»易于使用

各种技能等级的安装者不需要培训即可开始使用 CableIQ

这个很容易使用的工具为安装者助力：

• 直观的用户界面和图形显示指导用户操作，几乎不需要任何培训

• 旋钮使学习和操作简单明了，您随时都对所选的测试模式心中有数。

• 只需三个简单步骤，即可作出专业测试报告

• 便携、轻量、坚固的适于人体的设计，方便现场使用

• 持久的电池寿命可支持几个星期的测试（四个 AA 电池）

»什么是鉴定测试仪？

资格鉴定是一个新的测试类别，其设计旨在满足住宅安装者新的需求，他们需要文件证明他们适当地安装了声音或数据或者视频布线系统，且符合住宅 TIA-570B 的质量标准。资格测试器，如 Fluke Networks 的新的 CableIQCableIQ Residential Qualifier，可以证明布线系统合格，可支持住房所有者希望的网络速度和应用。

它与认证测试器不同，例如 DTX CableAnalyzer™可以保证布线安装达到 TIA-568B 商业级性能标准（例如 Cat 5e/6/ 其他），而它则分析性能参数，如NEXT、 RL、ELFEXT等等。它与基本的验证测试器也不同，如 MicroScanner™ Pro ， 只验证适当布线图和连通性。

资格测试器允许住宅安置者测试和提供任何布线链路将支持声音、 VoIP、10/100/1000以太网或 CATV 的文档证明。结果在测试设备中保存，并且可以上载到 PC，打印、提供给建造者或住房所有者。它们还有允许住宅安置者更换多个测试、 ID 标记声音、数据、录影、音频和安全布线工具，具有强有力的设施证明和查明故障能力。资格测试允许住宅安置者通过显著减少耗资巨大的返工而降低安装成本。专业测试报告也消除了昂贵和费时的工艺争执。

要更多了解关于资格鉴定和认证之间区别的信息， 请下载我们免费提供的白页。
