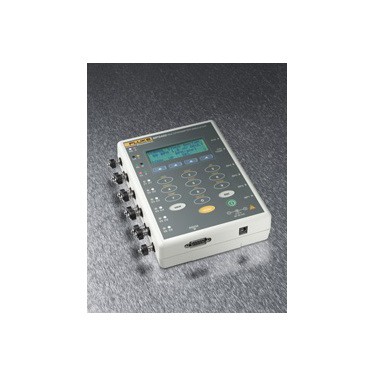

美国福禄克 FLUKE MPS450 病人模拟器
多参数 MPS450 是便携式患者监控测试设备。用于评估简单的心电图监护仪到复杂的心律失常检测系统。MPS450 提供了一系列生理波形，用于综合性设备测试和培训。
MPS450 配有多种模拟，适用于心电图、BP、呼吸、体温、心脏起搏器、膺像和心律失常情况。可选功能包括心输出量和胎儿/母亲心电图模拟。微处理器控制结合大容量数字记忆，使测试快捷且方便。菜单驱动界面提供浏览多项测试与功能的直观方法，工具配备的大型明亮屏幕显示器便于读取测试结果。 |
| 主要特性12 导联心电图模拟43心律失常选择心脏起搏器模拟4 种有创血压监测通道，包括 Swan-Ganz 导管呼吸和温度模拟大型明亮的 4 行 x 20 字符超级扭曲显示屏小巧、便携高级心电图输出直观界面R 波检测测试计算机控制 RS-232 端口可选功能心输出量模拟胎儿/母亲心电图，通过子宫内压波形直接模拟注意：本设备不能代替对波形检测设备（例如患者监护仪）的临床测试。 |
技术与指标
| 规格电源 2 节 9 V 碱性电池（8 小时持续供电）。 可选电池代用器正常窦性心律波形心电图参考：II 导联的指定心电图振幅（校准），从基线至 R 波峰值；其他导联成比例正常窦性心律：12 导联配置与独立输出，以右腿 (RL) 导联为参考；输出至 10 个通用心电图插口，颜色代码参照 AHA 和 IEC 标准低级振幅：0.05 至 0.50 mV（步长 0.05mV）；0.5 至 5.5 mV（步长 0.5mV）（开机默认：1 mV）振幅准确度：设置 II 导联的 ± 2%高级输出：（在 BP3 连接器上可用）0.2 V/mV ± 心电图振幅设置的 5%心电图心率：30，40，45，60，80，90，100，120，140，160，180，200，220，240，260，280 和 300 BPM（开机默认：80 BPM）心率准确度：± 1 %心电图波形选择：成人 (80 ms) 或小儿 (40 ms) QRS 间期（开机默认：成人 QR/P-R 间隔 0.16 秒）叠加膺像：50 和 60 Hz，肌肉、基线漂移、呼吸ST 段抬高/压低：仅成人模式，-0.8 mV 至 +0.8 mV，步长 0.1 mV；以及附加步长，+0.05 mV 和 -0.05 mV（开机默认：抬高 0 mV）心脏起搏器波形起搏器脉冲振幅：1，2，5，10 mV，± 10 %（开机默认：5 mV）起搏器脉冲宽度：0.1，0.5，1.0，1.5，2.0ms ± 5 %（开机默认：1.0 ms）起搏心率：75 BPM波形：（开机默认：心房波形） - 心房 - 异步 75 BPM - 经常性窦性按需起搏 - 偶发性窦性按需起搏 - 房室顺序起搏 - 非俘获（一次） - 无功能心律失常基线 NSR：80 BPMPVC 灶：左侧病灶、标准定时（除非指定）室上性心律失常：（开机默认：粗大房颤） - 粗大房颤 - 细波型房颤 - 心房扑动 - 窦性心律失常 - 脱漏搏动（一次） - 房性心动过速 - 阵发性房性心动过速 (PAT) - 结性心律 - 室上性心动过速早搏性心律失常（所有一次事件）：（开机默认：房性早搏） -房性早搏 (PAC) -结性早搏 (PNC) -PVC1 左心室 -PVC1 左心室，R on T - PVC2 右心室 - PVC2 右心室，早期 - PVC2 右心室，R on T - 多源性室性早搏室性心律失常：（开机默认：PVCs 6/min） - PVCs 6/min（开机默认） - PVCs 12/min - PVCs 24/min - 频发性多灶性 PVC - 二联律 - 三联律 - 多 PVC（1 个波形中出现 2 次 PVC） - 多 PVC（1 个波形中出现 5 次 PVC） - 多 PVC（1 个波形中出现 11 次 PVC） - 心室心动过速 - 粗大室颤 - 细波型室颤 - 心搏停止传导缺陷：（开机默认：1 度心脏传导阻滞） -1 度心脏传导阻滞 -2 度心脏传导阻滞 -3 度心脏传导阻滞 - 右束支传导阻滞 - 左束支传导阻滞心电图性能测试幅值：0.05 至 0.50 mV（步长 0.05mV）；0.5 至 5.5 mV（步长 0.5mV）（开机默认：1 mV）脉冲波：30，60 BPM，60 ms 脉冲宽度方波：2，0.125 Hz（开机默认：2 Hz）三角波：2，2.5Hz正弦波：0.5，5，10，40，50，60，100 HzR 波测试波形：Haver 三角R 波心率：30，60，80，120，200 和 250 BPM（开机默认：60 BPM）R 波宽度：20 至 200 ms（步长 10ms）；附加步长 8，10 和 12 ms（开机默认：10 ms）心率准确度：± 1 %振幅准确度：± 2 %，II 导联（例外，R 波为 ± 5 %= 20 ms）呼吸速率：0（关），15，20，30，40，60，80，100，120 BrPM（开机默认：20 BrPM）阻抗变量 (??)：0.2，0.5，1 或 3 ?（开机默认：? 1 ?）准确度 Delta：± 10 %基线：500，1000，1500，2000 ？，I、II、III 导联（开机默认：1000 ?)准确度基线：± 5 %呼吸导联：LA 或 LL（开机默认：LA）呼吸暂停选择：12 22或 32 s（一次事件）或连续（呼吸暂停 ON = 呼吸 OFF）（开机默认：12 s 呼吸暂停）血压输入/输出阻抗：300 ？ ± 10 %激励器输入范围：2 至 16 V RMS激励器频率范围：交流电，至 5000 Hz传感器灵敏度：5 或 40 µV/V/mmHg（开机默认：5 µV/V/mmHg）压力准确度：±（设置的 2% + 2 mmHg）静态水平，P1：-10，0，80，160，240，320，400 mmHg（开机默认：0 mmHg）静态水平，P2：-10，0，50，100，150，200，240 mmHg（开机默认：0 mmHg）静态水平，P3：-5，0，20，40，60，80，100 mmHg（开机默认：0 mmHg）静态水平，P4：-5，0，20，40，60，80，100 mmHg（开机默认：0 mmHg）动态波形，P1： - 动脉：120/80- 桡动脉：120/80- 左心室：120/00- 右心室：25/00动态波形，P2： - 动脉：120/80- 桡动脉：120/80- 左心室：120/00- 右心房（中心静脉或 CVP）：15/10- 右心室：25/00- 肺动脉：25/10- 肺动脉楔压：10/2- 左心房：14/4动态波形，P3： - 动脉：120/80- 桡动脉：120/80- 左心室：120/00- 右心房（中心静脉或 CVP）：15/10- 右心室：25/00- 肺动脉：25/10- 肺动脉楔压：10/2- 左心房：14/4动态波形，P4（Swan-Ganz 序列）：右心房 (CVP)；右心室 (RV）；肺动脉 (PA)；肺动脉楔压 (PAW)呼吸膺像：血压变化从 3 至 16 mmHg血压输出：迷你 DIN 7 针温度温度：0 °C (32 °F)，24 °C (75.2 °F)，37 °C (98.6 °F) 和 40 °C (104 °F)（开机默认：0 °C/ 32 °F）精度：± 0.1 °C兼容性：yellow Springs， Inc. (YSI) 400 与 700 系列输出：迷你 DIN 7 针心输出量（热稀释法，可选）导管类型：Baxter Edwards，93a-131-7f校准系数：0.542（0 °C 注入）、0.595（24 °C 注入）血温：37 °C (98.6 °F) ± 2 %可注射体积：10 cc可注射温度：0 °C 或 24 °C ± 值的 2%（开机默认：0 °C 注射液）心输出量：2.5，5，10 lpm ± 5 %（开机默认：2.5 lpm）错误注射曲线：（可用模拟波形）左至右分流曲线：（可用模拟波形）校准后脉冲：1.5 为 1 秒 (37 ° * 35.5)（可用模拟波形）复现性：± 1 %胎儿/母亲心电图（可选）母亲心率（固定）：80 BPM胎儿心率（可选择）：60，90，120，140，150，210 和 240 BPM（开机默认：120 BPM）胎儿心率 (IUP)：初为 140 BPM，然后随压力变化子宫内压波形：-加速（140--175140 BPM；心率变化滞后于 IUP 收缩 30 s） -早期减速（140-100-140 BPM；没有 IUP 滞后时间） -晚期减速（140-100-140 BPM；始于 IUP 峰值）波持续时间：90 秒，钟形压力曲线，从 0 至 90 mmHg 并恢复至 0 ± 4 mmHg（大）IUP 期：2，3或 5 分钟；和手动（开机默认：手动）计算机设置端口：双向（数据通信设备）RS232波特率：9600奇偶校验：无停止位：1数据位：8电池替换 低电量警告（此时需要替换电池）温度存放：-25 至 50 ºC操作：10 至 40 ºC湿度 大相对湿度的 80%体积 7.5（长）x 7.25（宽）x 2（高） （19 cm（长）x 18.415 cm（宽）x 5 cm（高））重量 1.35 lb (.612 kg)本设备不能代替对波形检测设备（例如患者监护仪）的临床测试。MPS450 未提供所有类型的胎儿心率和收缩方式的模拟，包括如下：变异减速正弦模式反应性描记在 FHR 可变性上的变化心动过速 |
型号及配件
| 型号名称 | 描述 |
| MPS450 | MPS450 患者模拟器 US120 V 包含：12 导联心电图模拟有创血压呼吸温度血压与心电图同步4 行 x 20 字符的大屏幕明亮显示器R 波检测测试计算机控制 RS232 端口功能键导航通用心电图连接器便于程序升级的闪存用户手册 (9508-0301)交流电电池代用器 (BEUNVSL IEC320C14P) |
| MPS450-01 | MPS450 - 澳大利亚 250 V |
| MPS450-02 | MPS450 - 丹麦 250 V |
| MPS450-03 | MPS450 - 印度 250 V |
| MPS450-04 | MPS450 - 以色列 250 V |
| MPS450-05 | MPS450 - 意大利 250 V |
| MPS450-06 | MPS450 - Schuko 250 V |
| MPS450-07 | MPS450 - 瑞士 250 V |
| MPS450-08 | MPS450 - 英国 250 V |
| MPS450-09 | MPS450 - 巴西 250 V |
| MPS450-CO | MPS450 美国 120 V，心输出量 包含：基础模型心输出量模拟用户手册 (9508-0301)交流电池代用器 (BEUNVLS IEC320C14P) |
| MPS450-CO-01 | MPS450 心输出量 - 澳洲 250 V |
| MPS450-CO-02 | MPS450 心输出量 - 丹麦 250 V |
| MPS450-CO-03 | MPS450 心输出量 - 印度 250 V |
| MPS450-CO-04 | MPS450 心输出量 - 以色列 250 V |
| MPS450-CO-05 | MPS450 心输出量 - 意大利 250 V |
| MPS450-CO-06 | MPS450 心输出量 - Schuko 250 V |
| MPS450-CO-07 | MPS450 心输出量 - 瑞士 250 V |
| MPS450-CO-08 | MPS450 心输出量 - 英国 250 V |
| MPS450-CO-09 | MPS450 心输出量 - 巴西 250 V |
| MPS450-FET | MPS450 美国 120 V，心输出量和胎儿/母亲 包含：基础模型直接胎儿/母亲ECG模拟与母亲心率可选择的胎儿心率动态宫内压波形 [IUP]用户手册 (9508-0301)交流电电池代用器 (BEUNVSL IEC320C14P) |
| MPS450-FET-01 | MPS450 心输出量和胎儿/母亲 - 澳洲 250 V |
| MPS450-FET-02 | MPS450 心输出量和胎儿/母亲 - 丹麦 250 V |
| MPS450-FET-03 | MPS450 心输出量和胎儿/母亲 - 印度 250 V |
| MPS450-FET-04 | MPS450 心输出量和胎儿/母亲 - 以色列 250 V |
| MPS450-FET-05 | MPS450 心输出量和胎儿/母亲 - 意大利 250 V |
| MPS450-FET-06 | MPS450 心输出量和胎儿/母亲 - Schuko 250 V |
| MPS450-FET-07 | MPS450 心输出量和胎儿/母亲 - 瑞士 250 V |
| MPS450-FET-08 | MPS450 心输出量和胎儿/母亲 - 英国 250 V |
| MPS450-FET-09 | MPS450 心输出量和胎儿/母亲 - 巴西 250 V |
| MPS450-CO/FET | MPS450 美国 120 V，胎儿/母亲 包含：基础模型心输出量模拟直接胎儿∕母亲心电图模拟与母亲心率可选择的胎儿心率动态宫内压波形 [IUP]用户手册 (9508-0301)交流电电池代用器 (BEUNVSL IEC320C14P) |
| MPS450-COFET-01 | MPS450，胎儿/母亲 - 澳洲 250 V |
| MPS450-COFET-02 | MPS450，胎儿/母亲 - 丹麦 250 V |
| MPS450-COFET-03 | MPS450，胎儿/母亲 - 印度 250 V |
| MPS450-COFET-04 | MPS450，胎儿/母亲 - 以色列 250 V |
| MPS450-COFET-05 | MPS450，胎儿/母亲 - 意大利 250 V |
| MPS450-COFET-06 | MPS450，胎儿/母亲 - Schuko 250 V |
| MPS450-COFET-07 | MPS450，胎儿/母亲 - 瑞士 250 V |
| MPS450-COFET-08 | MPS450，胎儿/母亲 - 英国 250 V |
| MPS450-COFET-09 | MPS450，胎儿/母亲 - 巴西 250 V |
| 适配器 | |
| 3010-0284 | COA-1 心输出量适配器（患者监护系统上的心输出量模拟还需要 HPT-2） |
| 3010-0650FG | GE Medical/Marquett 心输出量电缆。GE Medical Marquette pl. 监护仪的接口电缆（包括内联开关盒，用于选择注射液温度）(MPS450) |
| 3010-0285 | HPT-2 温度适配器 (Hewlet Packare/Philips)（2 针）（HP 患者监护系统上的心输出量模拟还需要 COA-1） |
| 5183006FG | 通用 BP 适配器（尾纤/无端） |
| 5183004FG | 通用注射液温度适配器尾纤（无端） |
| 电缆 | |
| 17460 | 血压电缆 Criticare TK-1(6M) |
| 17460 | 血压电缆 BCI International TK-1(6M) |
| 5183006FG | 血压电缆 BP/Toco，无终端，PS-420/440/320 |
| 17434 | 血压电缆 Burdick（10 插口） |
| 5183024 | 血压电缆 Corometrics（3 针/3 插口） |
| 17460 | 血压电缆 Critikon-Dynamap Plus (6M) |
| 5183008 | 血压电缆 Datascope（6 插口） |
| 17434 | 血压电缆 Datex- PB-2、AS/2、CS/3、Compact、Cardiocap II、Critical Care、Light (10F) |
| 17460 | 血压电缆 DragerTK (6M) |
| 17474 | 血压电缆 Fukuda Denshi FD-2、PS-420/440、DS3300 (12M) |
| 2226879 | 血压电缆 Hewlet Packard/Philips HP-3（12 针），78-300，-500，-800 Merlin/Viridia (12m 5µV) |
| MPS450-4401 | 血压电缆 HP/Philips 5UV/V IUP |
| 3010-0671FG | GE Medical/Marquette Eagle，Tram 范围（11 针） |
| 17460 | Invivo Research TK-1 (6M) |
| 17460 | Ivy Biomedical TK-1 (6 M) |
| 5183008 | Kontron/Roche（6 插口） |
| 5183027FG | Marquette 7000（8 针） |
| 17460 | Medical Data Electronics （MDE（6 针）） |
| 5183011 | Mennen Medical（6 针） |
| 17429 | Nihon Kohden-NK-1 (5M) |
| 17460 | North American Drager（6 针） |
| 5183024 | Novametrix（3 针/3 插口） |
| 17460 | Ohmeda（6 针） |
| 17460 | 物理控制TK-1 (6M) |
| 17460 | 协议系统TK-1 (6M) |
| 17434 | Puritan Bennett-PB-2，Puritan Bennett (10F) |
| 75034 | D9F-D9F 串行电缆 |
| 17406 | 西门子-SM-1（与西门子医用传感器适配器搭配使用 (3368-383-E530U)，在 Siemens Medical SC6000 和 SC9000 串联监护仪上运行单通道有创血压监测）Sirecust Series (10M) |
| 17468 | 西门子-SM-1，Micor/Mingo (15M) |
| 17486 | 模拟电缆 Corometrics ext toco |
| 17487 | 模拟电缆 HP/Ag/Philips（50 & 8040 系列）iup toco PS-320 |
| 5183008 | SMEC（6 插口） |
| 17460 | SpaceLabs（测试 UltraView 指令模块时与 SpaceLabs 适配器搭配使用 700-0028-00 & 0120-0551-00）（6 针） |
| 5183020 | SpaceLabs/Squibb 阿尔法/703R (5M) |
| 17460 | SpaceLabs-TK-1 1050 1700，PCMS (6M) |
| 17460 | Tektronix-Squib-TK-1 (6M) |
| 温度电缆 | 温度电缆 YSI-400 系列，¼” 耳机插头 |
| 5183002FG | 温度电缆 YSI-700 系列，¼” 耳机插头 |
| 17445 | 温度电缆，无终端（通用 YSI-400/700） |
| 5183020 | Vitastat（5 针） |
| 17460 | Vitatek/Squibb（6 针） |
| 便携箱 | |
| 9530-0072 | 乙烯材料软携包 |
| 其他备件 | |
| 5180500 | 心输出量适配器盒 |
