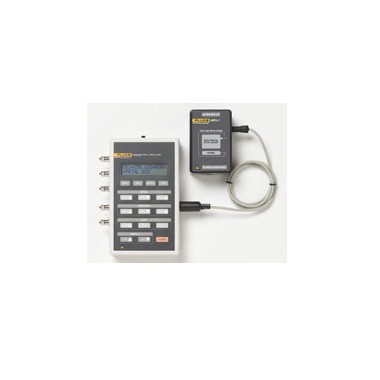

美国福禄克 FLUKE PS320 胎儿模拟器
PS320 胎儿模拟器可通过模拟胎儿和母体的心电图 (ECG) 波形以及子宫活动，以对胎儿监护仪进行测试和故障排除，并训练临床医护人员。
| 本装置由电池供电操作，体积如此小巧，移动工作的技术人员和临床讲师甚至可以将它装在口袋里随身携带。PS320 胎儿模拟器可模拟若干胎儿参数，包括双胞胎以及各种临床情况，以训练产房医护人员掌握如何识别各种正常和异常的反应。可选配的机械胎心能输出胎心音，对胎儿监护仪超声电缆及传感器进行检测。PS320 模拟器的用户界面非常简单，LCD 液晶显示屏可显示 2 x 16 字符的文本，还具有对比度调节功能。模拟器由一节 9V 电池供电操作，具有电池低电量监测功能，还可利用附带的等效电源工作。 |
| 主要特点机械胎心可进行超声信号模拟TOCO（宫缩压）模拟（外部或子宫内压）。超声信号模拟（包括双胞胎）母体心电图波形模拟胎儿心电图（跟踪超声信号 1）内部（通过 DECG 直接胎心电监护）和外部胎儿心电图多种子宫活动选择胎儿心率逐跳变异性周期性和非周期性胎儿心电图变化心律失常选择结构紧凑、质量轻巧、口袋大小的全塑外壳设计由电池供电操作并具有电量状态指示可根据检测指定制造商的胎儿监护仪的要求提供包含所有必需附件和电缆的专用套件 |
技术与指标
| 胎儿心电图 | |
| 静态心率： | 30、60、90、120、150、180、210、 和 240 BPM |
| 心电图灵敏度： | 50 µV、100 µV、200 µV、0.5 mV、1 mV 和 2 mV US-1 跟踪主要胎儿心电图心率。US-2 跟踪独立“正常”或“双胞胎”模拟情况下的次要胎儿活动；US-2 心率在 140 BPM |
| 胎儿模式下固定： | 注意：US-1 胎儿心电图可跟踪这些选择。除 TREND #1（迹径 #1）选择外，US-2 处于正常模式。 |
| 变异性选择（添加到胎儿心电图） | 无变异性、低变异性、缓和变异性、高变异性、剧烈变异性及长期变异性 |
| 注意： | 这些模式反复进行并且 toco 通道将执行选定的 toco 波 |
| 选配的机械胎心 | 为超声传感器提供一个机械接口，可以与任意一个超声通道连接。由于功耗的原因，使用该选件时需要连接交流电源适配器。 |
| 迹径 #1：双胞胎胎儿模式 | |
| 正常： | 正常模式 |
| 心动过速： | 心动过速模式 |
| 心动过缓： | 心动过缓模式 |
| 心率失常： | 心率失常模式 |
| 晚期减速： | 晚期减速 |
| 早期减速： | 早期减速 |
| 适度变异减速： | 适度变异减速 |
| 加速 #1： | 加速波 #1 |
| 加速 #2： | 加速波 #2 |
| 正弦（高）： | 大变化正弦模式 |
| 正弦（低）： | 小变化正弦模式 |
| 剧烈变异减速#1： | 剧烈减速波 #2 |
| 剧烈变异减速#2： | 剧烈变异减速 |
| 延长减速： | 延长减速 |
| 双相位减速： | 双相位减速 |
| 超常减速： | 超常减速 |
| NON-UNIFORM 减速： | 非一致性减速 |
| 变异减速 (U)： | U 形变异减速 |
| 变异减速心动过速： | 高心率变异减速 |
| 变异减速 (V)： | V 形变异减速 |
| 变异减速（后）： | 后超常变异减速 |
| 变异 减速： | 变异减速 |
| 减速（位置）： | 带位置变化的变异减速 |
| 长时减速： | 长时减速 |
| 补偿性加速： | 补偿性加速 |
| 母体心电图 | |
| 心电图静态心率： | 60、80、100、120、140、160 BPM |
| 心电图灵敏度： | 0.5 mV、1 mV 和 2 mV |
| 注意： | Trend #1（迹径 #1）选择期间选定的模式 |
| 子宫活动 | |
| 注意： | Toco 波形选择在 Trend #1（迹径 #1）期间不可用 |
| 执行波形： | 开始 toco 波形 |
| 子宫波关闭： | 停止 toco 波形 |
| 模拟 0 至 1 V： | 模拟范围为 0 V 至 1 V（1 V = 100 mm Hg） |
| 模拟 0 至 -1 V： | 模拟范围为 0 至 -1 V（1 V = 100 mmHg） |
| 子宫波 0 至 25： | toco 波形范围 |
| 子宫波 0 至 50： | toco 波形范围 |
| 子宫波 0 至 100： | toco 波形范围 |
| 短持续时间： | 短持续时间的 Toco 波形 |
| 正常持续时间： | 正常持续时间 toco 波形 |
| 增加持续时间： | 长持续时间 toco 波形 |
| 子宫水平 = 零： | toco 通道调零（开机时自动设定） |
| 子宫静态 + 20： | 将 TOCO 静态水平提升 20 mmHg（0 至 100 mmHg） |
| 提高静止音调： | 静止音调提高 |
| 双重： | 2 个封闭的 toco 波 |
| 三重： | 3 个封闭的 toco 波 |
| 子宫压力灵敏度： | 开机时设定为 5 或 40 µV |
| 重要说明： | US-1 跟踪胎儿心电图心率。 US-2 是正常胎儿心电图模式的 第二超声通道。 在胎儿和母体心电图上，胎儿心电图 的大小为母体心电图的 1/4。 PS-320 模拟器在下列状态下启动： •胎儿心电图静态心率在 150 BPM 时 •US-1 在 150 BPM 跟踪时 •US-2 正常模式 •压力灵敏度为 5 µV/mmHg 时 •压力/Toco 宫缩压设为零时 •母体心电图心率在 80 BPM 时 •心电图灵敏度为 1 mV 时 •在 0 至 50 分度（即 0 mmHg 至 50 mmHg），Toco 波为正常持续时间时 |
| 控件 | |
| 显示屏： | 2 行 16 字符 LCD 液晶显示屏，带键盘 |
| RS232： | 双向接口，9600 波特 |
| 通用信息 | |
| 电源： | 9 V 电池/等效电源，电池低电量指示设为 6 V |
| 外壳： | 塑料壳 |
| 尺寸： | 6.1 " L x 3.7 " W .x 1.3 " H (15.6 cm L 9.4 cm W x 3.4 cm H) |
| 重量： | 0.9 lb (0.4 kg) |
| 温度： | 59 至 95 ˚F（15 至 35 ˚C），工作；32 至 122 ˚F（0 至 50 ˚C），存储 |
型号及配件
| 型号名称 | 描述 |
| PS320 | 胎儿模拟器 包含： 电子版用户手册（光盘版）印刷版用户手册（印刷版）90 至 240 V 通用等效电源 (BE-UNVSL-IEC320C14)9 V 电池 |
| 套件 #1：GE Corometrics | PS320 胎儿监护套件，GE Corometrics 包含： PS320 胎儿模拟器（PS320，含操作手册（印刷版）、等效电源 BE-UNVSL-IEC320C14 和 9 V 电池）MFH-1 机械胎心探头 – 含胎心电缆 (17156)套件软面携带箱（ACCU LUNG 便携箱）RS-232 电缆，PS320/420 (17291)Corometrics 超声模拟电缆 (17483)Corometrics IUP（子宫内压）模拟电缆 (17481)Corometrics TOCO（宫缩压）模拟电缆 (17486)超声模拟电缆系列 120 (PN 4021537)PS320 胎儿模拟电缆，适用于 GE Corometrics 胎儿监护仪Corometrics 系列超声 PN 4021537超声 PN 2462484 (#17483)IUP PN 2462469 (#17481)TOCO PN 2462519(#17486)116否是是是118否是是是120是否是否170否是否是250否是是是 |
| 套件 #2：Hewlett-Packard、Agilent、Philips Medical | PS320 胎儿监护套件，50/8040 系列 Philips Medical、Hewlett-Packard、Agilent 包含： PS320 胎儿模拟器（PS320，含操作手册（印刷版）、等效电源 BE-UNVSL-IEC320C14 和 9 V 电池）MFH-1 机械胎心探头 – 含胎心电缆 (17156)套件软面携带箱（ACCU LUNG 便携箱）RS-232 电缆，PS320/420 (17291)HP/AG/PHILIPS（50 系列）超声模拟电缆 PS320 (17482)HP/AG/PHILIPS（50 系列）外部 TOCO（宫缩压）模拟电缆 PS320 (17484)HP/AG/PHILIPS（50 和 8040 系列）IUP（子宫内压）模拟电缆 PS320 (17487)HP（8040 系列）超声模拟电缆 PS320 (17488)HP（8040 系列）外部 TOCO（宫缩压）模拟电缆 PS320 (17489) |
| 套件 #3：Oxford Medical | PS320 胎儿监护套件，Oxford Medical 包含： PS320 胎儿模拟器（PS320，含操作手册（印刷版）、等效电源 BE-UNVSL-IEC320C14 和 9 V 电池）MFH-1 机械胎心探头 – 含胎心电缆 (17156)套件软面携带箱（ACCU LUNG 便携箱）RS-232 电缆，PS320/420 (17291)OXFORD IUP（子宫内压）模拟电缆 (17492)OXFORD 超声模拟电缆 2 MHz（蓝）PS320 (17491)OXFORD 超声模拟电缆 1.5 MHz（黄）PS320 (17490) |
| 电池、充电器、电源 | |
| BE-UNVSL-IEC320C14 | BE-UNVSL-IEC320C14，等效电源 100 至 240 VAC（部件号 2647372） |
| 电缆 | |
| 17484 | 17484 Agilent 50 系列外部 TOCO（宫缩压）模拟电缆 |
| 17487 | 17487 Agilent 50/8040 系列 IUP（子宫内压）模拟电缆 |
| 17483 | 17483 Corometrics - 超声电缆 |
| 17481 | 17481 Corometrics 外部 TOCO（宫缩压）模拟电缆 |
| 17486 | 17486 Corometrics TOCO - IUP（宫缩压-子宫内压）模拟电缆 |
| 17489 | 17489 HP（8040 系列）外部 TOCO（宫缩压）模拟电缆 |
| 17488 | 17488 HP（8040 系列）超声模拟电缆 |
| 17156 | 17156 机械胎心电缆 |
| 17492 | 17492 Oxford IUP（子宫内压）模拟电缆 |
| 17490 | 17490 Oxford 超声模拟电缆 1.5 MHz（黄）（部件号 2462555） |
| 17491 | 17491 Oxford 超声模拟电缆 2.0 Mhz（蓝） |
| 17482 | 17482 Philips 50 系列 - 超声电缆 |
| 17291 | 17291,RS232-电缆 |
| 便携箱 | |
| 17192 | 17192，携带箱，双袋，软质 |
| 其他备件 | |
| MFH-1 | MFH-1 机械胎心探头 |
