首页 > 供应产品 > 美国福禄克 FLUKE GM 区域监控仪
美国福禄克 FLUKE GM 区域监控仪
单价 面议对比
询价 暂无
浏览 31
发货 广东深圳市付款后3天内
品牌 福禄克FLUKE
过期 长期有效
更新 2024-08-30 18:07

详细信息

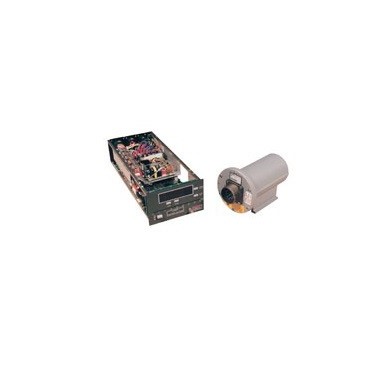

美国福禄克 FLUKE GM 区域监控仪

型号 955A 是单通道区域辐射监控系统,能够在 10-2 至 103 mR/h、10-1 至 104 mR/h 或 100 至 105 mR/h 的范围内运行,



该系统包括带积分前置放大器的 897A 型系列盖革-弥勒 (GM) 探测器和 956A 型通用数字式速率计 (UDR)。GM 辐射探测器/监控仪区域监控人员保护检测 X 射线或伽玛辐射应用 区域监控用于在所选区域探测 X 射线或伽玛辐射。监视器应用于人员可能会接触到有害辐射量的任何位置。实际应用包括核反应堆、加速器、热室、辐照器和处理辐射源的任何区域。这些监视器可以用作单一通道监视器,也可以组合起来,作为多通道区域监视系统使用。

主要特点

  • 量程:10-2 和 105 mR/h 之间的 5 个数量级

  • 能量响应:15% 从 80 keV 至 1.5 MeV

  • 探测器地点无需外接电源

  • 前置放大器与探测器整合

  • 可在长达 2000 英尺的位置定位速率计

  • 速率计和探测器之间只需一根电缆

  • 8 µCi 36Cl 核查源

  • 预期寿命:高 105 rad

  • 经过地震测试,可靠性高

  • 基于微处理器的数字读出器

  • 条图辐射值显示

通用数字速率计
当连接至 897A 型系列 GM 探测器时,956A-201 型 UDR 包括在五个数量级的范围内运行的监控系统。UDR 为监控系统提供显示、控制和通知功能,并且可显示 10-2 至 105 mR/h 范围内的读数。

该仪器的标准特征包括三位数显示的辐射值和涵盖整个 UDR 范围的多色条图指示器。如果出现警报,条形图将会改变颜色(绿色表示正常,琥珀色表示警告,红色表示高警报)。还包括用于警报通告的前面板警报指示器和后面板继电器输出。提供的前面板按钮可用于接通电源、显示报警上限设定值、确认报警和激活核查源。

0 至 10 VDC (1) 和 4 至 20 mA (2) 的模拟输出用于记录和计算机监控。输出也可用于驱动远程仪表或本地(即探测器附近)指示器。

与 897A 型探测器相连所需的所有电子设备均包括在 956A 型 UDR 内。电子设备由高压电源、电压直流电源和 UDR 操作所需的硬件/软件组成。该系统还包括超范围指示器,使得当辐射场超出探测器范围时不会出现刻度内的读数。

探测器和前置放大器
897A 型系列探测器使用薄壁能量补偿 GM 管检测电离辐射。每台 897A 型系列探测器均具有 GM 管、核查源和前置放大器。核查源是一个低水平放射源,由 + 15 VDC 仪表驱动。对于正向操作,核查源在 ON 和 OFF 位置均通过电力驱动。前置放大器提供驱动 956A 型 UDR 所需的脉冲调节和电缆驱动功能。

所有 897A 型系列探测器的功能相同。它们只在外壳材料、管类型和量程方面存在差异。897A 型系列探测器在 500 至 650 VDC 之间的电压范围内运行。

897A 型系列探测器被设计为与 956A 型 UDR 或其他读出器一起使用。每台探测器可测量五个数量级的量程。提供三个测量量程:低、中和高。低量程覆盖 10-2 至 103 mR/h,中量程覆盖 10-1 至 104 mR/h,而高量程覆盖 100 至 105 mR/h。897A 型系列探测器可与 960 型数字辐射监控系统 (DRMS) 设备或 856 型模拟读出器结合使用。

技术与指标

通用数字式速率计(型号 956A-201)规格
主显示  3 位数字,加上背光辐射单位显示和浮动小数点。3 位数字,加上输入/显示的数据的指数
条图显示(动态范围):  每个数量级为 3 段,10-2 至 105 mR/h(24 段),三色,指示通道状态
警报指示器  高警报(红色 LED),警告警报(琥珀色 LED),故障警报(红色 LED)和范围警报(红色 LED)高限和警告 LED 将闪烁直至确认
按钮设置点: 高警报 - 高警报极限,警告警报 - 警告警报极限检验源: 激活放射性核查源和相关联的绿色 LED 指示灯。瞬时非闭锁按钮操作警报确认: 警报确认会使警报指示器在确认后处于平稳状态电源开/关 交替动作按钮以为设备提供交流电
继电器输出(自动防止故障操作)高警报: 1 组。DPDT 额定 5 A(120 VAC 时)(一组 120 VAC 供电,以便与可选的远程警报器配合使用)警告警报: 2 组。DPDT 额定 5 A(120 VAC 时)故障警报: 2 组。DPDT 额定 5 A(120 VAC 时);所有继电器的触点额定值为 5 A(28 VDC 时)
高压输出:  300 VDC 至 1800 VDC (0.4 mA)
检验源电源  ± 15 VDC(20 mA 时)
模拟输出  4 至 20 mA (2)(大 500 欧姆)和 0 至 10 VDC(小 1 千欧姆),对数。可以在任意一组(每组十个)条形图(小)和该单位的完整尺度范围(大)内调整
警报确认输入  光隔离;直流电输入
探测器输入  数字脉冲,与 UDR 的距离长达 2000 英尺,50 欧姆输入阻抗
探测器准确性(电子设备)  ± 1% 数字(显示值的 ± 1%),不包括探测器能量响应
体积  5.64 (w) x 13.73 (d) x 3.47 (h) 英寸 (14.33 x 34.87 x 8.81 cm)
重量  4 lb (1.8 kg)
电源要求  120 VAC ± 10%,50/60 Hz,28 W(240 VAC 可选)
环境要求工作温度 32° 至 122°F(0° 至 50°C)存放温度: 32° 至 122°F(0° 至 50°C)相对湿度: 0 至 95%,非冷凝
兼容探测器  897A 型系列探测器
热负荷  约 96 BTU/小时



探测器(型号 897A)规格
体积  7.12 长 x 3 in 直径 (18.1 x 7.6 cm)
重量  1 磅 (0.45 kg)
外壳材料铝: 型号 897A-210/220/230不锈钢: 型号 897A-211/221/231
填充气体氖/氩/卤素: 型号 897A-210/211氦/氖/卤素: 型号 897A-220/221/230/231
壁厚(裸管)32 至 40 mg/cm2: 型号 897A-210/21180-100 mg/cm2: 型号 897A-220/221/230/231
安装  挂壁式(含托架)
配套接头型号 897A 2x0 92-7005-17A,12 针母头;92-7005-12A,衬套;92-7005-9A,钳夹型号 897A-2x1(不锈钢): 92-7005-15A,12 针母头;92-7005-12A,衬套;92-7005-13A,衬套
野外电缆  型号 50-100 或与两根同轴导线、两根双绞线等效,以及整个屏蔽层
大外压  30 psig
环境存放温度: - 10 至 122°F(- 23 至 50°C)工作温度: - 10 至 122°F(- 23 至 50°C)相对湿度: 0 至 95%,非冷凝
操作电压  500 至 650 VDC(由数字式速率计提供)
稳定区长度  100 至 150 VDC
稳定区斜率0.1%/V: 型号 897A 210/2110.2%/V: 型号 897A 220/2210.3%/V: 型号 897A 230/231
停滞时间45 微秒: 型号 897A 210/21128 微秒: 型号 897A 220/22120 微秒: 型号 897A 230/231
可测辐射102 至 103 mR/h: 型号 897A 210/211101 至 104 mR/h: 型号 897A 220/221100 至 105 mR/h: 型号 897A 230/231
探测器元件使用寿命  超过 1000 小时(满刻度)
典型能量响应 4 为平面平均值,用于型号897A-210、897A-211 和 897A-220:+/- 15%,从 80 keV 至 1.5 MeV897A-221、897A-230 和 897A-231:+/- 15%,从 150 keV 至 1.5 MeV
探测器准确度  ± 20% 实际剂量,137Cs
辐射探测  伽马射线和 X 射线



前置放大器规格
输入阻抗  > 100 千欧
输出阻抗  50 欧姆
输出脉冲极性  正
输出信号(50 欧姆)  + 5 VDC 方波
低压  ± 15 VDC(+ 10 VDC 为可选跨接)
电源要求  ± 15 VDC(20 mA 时)
大野外电缆长度  2000 英尺 (610 m)
电子设备预期使用寿命  大约 105 rad
鉴别器水平  可在 0 至 + 2 VDC 的范围内调整(标称值 = 0.5 VDC)
抗干扰等级  可在 0 至 + 3 VDC 的范围内调整
抗干扰振荡频率  大约 50 kHz
模拟和数字监控配置  除以 2,方波输出
可选的监控配置  原始脉冲输出(可选跨接)

型号及配件

型号名称描述
955A单通道区域辐射监控系统,包括:
盖革-弥勒探测器(897A 系列)通用数字式速率计 (956A)



适配器
848-8-105848-8-105 适配器,用于通用数字式速率计 (956A-201)(部件号 848-8-105)



其他备件
848-8现场测试源(部件号 848-8)
948-1机架机箱(部件号 948-1)
