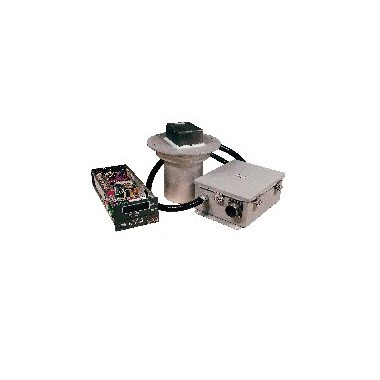

美国福禄克 FLUKE 宽量程离子室区域监视器
945A 型号是宽量程区域监测系统，监测范围从 10-1 至 107 mR/h。该系统由带有局部前置放大器的 977-210 型号宽量程离子室探测器，
区域监视器用于在选定区域内检测 X 射线或伽马辐射。监视器应用于人员可能会接触到有害辐射量的任何位置。应用领域包括核反应堆、加速器、热室、辐照器和其他任何处理辐射源的地方。这些监视器可以用作单一通道监视器，也可以组合起来，作为多通道区域监视系统使用。 |
主要特点
|
探测器
977-210 型号宽量程离子室探测器是一种对伽马射线敏感的辐射探测设备，它能够测量 10-1 mR/h 至 107 mR/h 范围内的辐射，并且能量响应低于 ±10%，为 55 keV 至 3 MeV。前置放大器置于一个由垫片密封的外壳中。探测器和前置放大器之间的互联由两条五英尺长的电缆完成，电缆包裹在一段软管中。
宽量程离子室探测器设计包括一个容量约为 1000 cc 的双重同心离子室。室壁由组织等效塑料制成。铝制外壁为离子室提供保护，并为 848-8 型号现场测试源提供机械接口。离子室以 500 伏偏置，产生的输出电流与室内吸收辐射成正比。
电流约为 8 x 10-11 A/R/h。离子室装置采用双重密封设计，在实际离子中室以大气压填充氮气。在探测器和前置放大器电子设备之间的连接区域，通过使用一段密封、防水的软管来密闭以防止水分和颗粒渗入。
前置放大器
前置放大器包括一个微处理器控制、自动归零的集成静电计，一个可设置程序的增益放大器，一个模数转换器，一个异步串行通信接口、一个电子检测源以及探测器高电压电源。与 UDR 之间的通信是通过光隔离串行通信回路驱动器/接收器线路完成的。
通用数字速率计
仪器的标准功能包括辐射值三位数值显示，以及一个涵盖探测器全量程的多色条形图指示器。如果出现警报，条形图将会改变颜色（绿色表示正常，琥珀色表示警告，红色表示高警报）。此外还包括前面板上的警报指示灯和后面板上的警报信号输出继电器。前面板上的按钮用于接通电源、显示警报限值设置点、确认警报以及激活检查源功能。
技术与指标
| 探测器 (977) 规格 | |
| 探测器类型 | 离子室 |
| 探测器容量 | 约为 1000 cc |
| 探测器常数 | 约为 8 x 10-11 A/R/h |
| 探测器电容 | 30 皮法拉标称值 |
| 内室气体 | 干燥氮气（在大气压下） |
| 检测辐射 | 伽马射线和 X 射线 |
| 量程 | 10-1 至 107 mR/h |
| 典型能量响应 | + 10%，从 55 keV 至 3 MeV |
| 探测器准确度 | 137Cs 实际剂量的 + 15% |
| 电源要求 | 约 500 VDC；通过自动检测常规程序证实的高压电平 |
| 检测源 | 从 UDR 前面板启动的电子检测源 |
| 体积 | 10.2 (w) x 10.25 (d) x 11.31 (h) 英寸；(25.91 x 26.04 x 28.73 cm) |
| 外壳材料 | 外室防护罩为铝制。内室为导电的组织等效塑料制成。 |
| 重量 | 11 lb (5 kg) |
| 环境 | 工作温度： 0° 至 130°F（-16° 至 54°C）存放温度： 0° 至 130°F（-16° 至 54°C）相对湿度： 0 至 95%，非冷凝 |
| 大外压 | 15 psig |
| 前置放大器规格 | |
| 外壳材料 | 碳素钢，NEMA 4 型号（提供不锈钢） |
| 探测器与前置放大器的连接电缆 | 约 5 英尺内置信号及高压电缆包埋在一段软管中（提供其他长度，长达 100 英尺） |
| 前置放大器与速率计的连接电缆 | 通过 942-200-80 型号通讯板连接 946A 型号 UDR 的串行接口。能够驱动长 3000 英尺的电缆（4800 波特）；大值为 16 AWG 的7 导线；不包括本地报警要求的前置放大器/速率计间距；可按每英尺长度提供选配电缆 |
| 电源要求 | + 15 VDC（250 mA 时），- 15 VDC（50 mA 时） |
| 辅助警报输出 | - 12 VDC（150 mA 时（大）） |
| 辅助模拟输出 | 0 至 10 VDC，2 k ohms（小） |
| 体积 | 9.38 (w) x 4.36 (d) x 11.5 (h) 英寸；(23.83 x 11.07 x 29.21 cm) |
| 重量 | 12 lb (5.4 kg) |
| 环境 | 工作温度： 0° 至 130°F（-16° 至 54°C）存放温度： 0° 至 130°F（-16° 至 54°C）相对湿度： 0 至 95%，非冷凝 |
| 预期寿命 | 没有外部屏蔽时约为 104 rads |
| 通用数字速率计 (946A-200) 规格 | |
| 主显示 | 3 位数字，加上背光辐射单位显示和浮动小数点。3 位数字，加上输入/显示的数据的指数 |
| 条形图显示（动态范围） | 每十倍频 3 段10-1 至 107 mR/h（24 段），三色，指示通道状态 |
| 警报指示器 | 高警报（红色 LED），警告警报（琥珀色 LED），故障警报（红色 LED）和范围警报（红色 LED）表示“高”和“警告”的 LED 灯闪烁直至用户确认 |
| 报警延时 | 3 分钟警报；通道通电时静音 |
| 按钮 | 设置点： 高警报 - 高警报极限，警告警报 - 警告警报极限检验源： 激活电子检测源及相关绿色 LED 指示器“锁定”按钮操作，带定时自动关闭功能警报确认： 确认警报后，使警报指示器恢复到稳定状态电源开/关 装置交流电源的交替操作按钮 |
| 继电器输出（自动防止故障操作） | 高警报： 1 组。DPDT 额定 5 A（120 VAC 时）（一组 120 VAC 供电，以便与可选的远程警报器配合使用）警告警报： 2 组。DPDT 额定 5 A（120 VAC 时）故障警报： 2 组。DPDT 额定 5 A（120 VAC 时）；所有继电器的触点额定值为 5 A（28 VDC 时） |
| 模拟输出 | 4 至 20 mA (2)（大 500 欧姆）和 0 至 10 VDC（小 1 千欧姆），对数。可以在任意一组（每组十个）条形图（小）和该单位的完整尺度范围（大）内调整 |
| 警报确认输入： | 光隔离；直流电输入 |
| 精确度（电子） | ± 1% 数字（显示值的 ± 1%），不包括探测器能量响应 |
| 体积 | 5.64 (w) x 13.73 (d) x 3.47 (h) 英寸 (14.33 x 34.87 x 8.81 cm) |
| 重量 | 4 lb (1.8 kg) |
| 电源要求 | 120 VAC ± 10%，50/60 Hz，28 W（240 VAC 可选） |
| 环境 | 工作温度： 32° 至 122°F（0° 至 50°C）存放温度： 32° 至 122°F（0° 至 50°C）相对湿度： 0 至 95%，非冷凝 |
| 热负荷 | 约 96 BTU/小时 |
| 兼容探测器 | 977 型号系列宽量程离子室探测器 |
| 现场测试源（848-8型号）规格 | |
| 描述 | 便携式、形状固定的测试固定装置，用于现场测试 977 型号离子室探测器 |
| 体积 | 8.88 (w) x 13.25 (d) x 6.63 (h) 英寸 (22.5 x 33.6 x 16.8 cm) |
| 重量 | 24 lb (11 kg) |
| 放射源 | 100 mCi，137Cs（提供选配的 10、20 及 1 mCi 源 |
| 外部辐射水平（使用 100 mCi 源） | 闭合位置： 在距离 1 英尺处 < 5 mR/h开放位置： 在 2 英尺处为 100 mR/h |
| 内部辐射水平（使用 100 mCi 源） | 闭合位置： 50 mR/h中间位置： 500 mR/h开放位置： 5,000 mR/h |
| 机架机箱（948-1 型号）规格 | |
| 描述 | 将 946A 型号 UDR 装置安装在一个 19 英寸装置控制室面板或机柜中。每个机架机箱可容纳 3 个 UDR。948-X 型号面板可以用于填充未使用的位置。 |
| 体积 | 19.00 (w) x 14.80 (d) x 3.47 (h) 英寸；(48.26 x 37.59 x 8.81 cm) |
| 重量 | 10 lb (4.5 kg) |
型号及配件
| 型号名称 | 描述 |
| 945A | 宽量程离子室区域监视器，包括： 带有本地前置放大器探测器的宽量程离子室探测器 (977-210)通用数字速率计 (946A-200 |
| 其他备件 | |
| 848-8 | 现场测试源（部件号 848-8） |
| 948-1 | 机架机箱（部件号 948-1） |
