美国福禄克 FLUKE 屏蔽式导管监控仪
940-702 型屏蔽式导管监控仪设计用于直接测量低背景区域的通风或排放导管中的惰性气体活性。
主要特点
|
应用

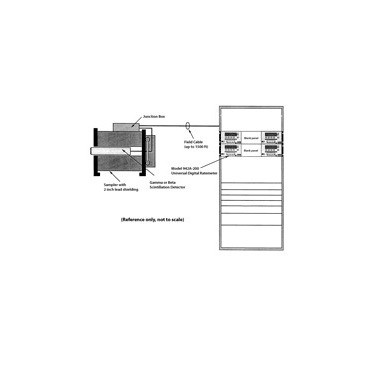

当用于 943-25T 型 BETA 闪烁探测器或 943-36 型伽玛闪烁探测器和 942A 型通用数字式速率计 (UDR) 或 960 型数字辐射处理控制器时，940-702 型屏蔽式导管监控仪可以为需要直接测量导管中放射性的应用提供辐射监控系统。型号 940-702 是安装导管的单通道探测器屏蔽层，适用于监控空浮流出物中的惰性气体。采样器是一个屏蔽的固定夹具，可以为探测器提供固定的采样几何。由于有效容量是固定的，因此探测器所测得的惰性气体浓度与导管流速无关。
该屏蔽层采用 0.25 英寸厚钢板焊件制成，并填充 2 英寸原铅。铅可以为探测器屏蔽背景辐射。此焊件被设计为可以保持铅屏蔽层，并且为探测器提供稳固的安装底座。探测器通过位于屏蔽层后方的铰链式门进行校准或更换。此门填充有铅，从而大限度减少生成的环境背景辐射。屏蔽层设计为地板或平台安装，可通过螺栓直接固定到导管上。探测器的灵敏末端从垫圈屏蔽层伸出大约一 (1) 英寸，并直接插入导管中。O 型圈密封的安装法兰可防止排出物或环境空气溢出或进入导管。
接线盒安装在屏蔽层的上方。接线盒具有防水外壳，以将探测器连接至控制室读数电缆。接线盒还包括电磁驱动的核查源装置。核查源可用于验证来自控制室读出装置的探测器操作。
技术与指标
| 通用数字式速率计（型号 956A-201）规格 | |
| 容量 | 12 x 12 in 矩形导管（可通过特殊订单提供其他大小） |
| 屏蔽 | 2 英寸，铅，包括后门 |
| 探测器 | 型号 943-25T： Beta 闪烁探测器，单独提供；或者型号 943-36： 伽玛闪烁探测器，单独提供 |
| 效率 | 型号 943-25T： 1.73 x 108 CPM/µCi/cc，85 Kr4.58 x 107 CPM/µCi/cc，133Xe型号 943-36： 2.58 x 106 CPM/µCi/cc，85Kr6.86 x 107 CPM/µCi/cc，133Xe |
| 检测源 | 8 µCi，137Cs，单独提供 |
| 压力限值 | 8 psig |
| 压力密封件 | 导管壁和屏蔽层之间的氯丁橡胶垫圈 探测器外壳和安装法兰之间的 O 型圈密封 |
| 探测器 | O 型圈密封，探测器安装法兰 |
| 安装 | 四个直径为 0.75 英寸的孔 |
| 抬升 | 焊件的每个角落设有 1.0 英寸起吊孔 |
| 电源要求 | 无 |
| 环境 | 工作温度： 32º 至 122ºF（0º 至 50ºC）存放温度： 32º 至 122ºF（0º 至 50ºC）相对湿度： 0 至 95%，非冷凝 |
| 体积 | 11.75 (w) x 15.3 (d) x 18.25 (h) 英寸 (29.8 x 38.9 x 46.35 cm) |
| 重量 | 230 lb（近似值） |
型号及配件
| 型号名称 | 描述 |
| 940-702 | 屏蔽式导管监控仪 |
