美国福禄克 FLUKE 冷凝器空气喷射器放电裂变产物监控仪

管理导则 1.97 要求测量压水反应堆 (PWR) 的冷凝器空气除尘系统中的惰性气体，以检测和评估潜在的放射性排放。

主要特点

系统说明，管理导则 1.97 监控仪
当用于事故范围惰性气体探测器时，型号 940-4FP 包括嵌入式现场安装探测器屏蔽层、两个 BETA 闪烁探测器和接线盒。位于控制室内的远程 942A 型通用数字式速率计 (UDR) 为探测器提供高压和直流工作电压，处理探测器输出，执行极限核查，生成模拟输出信号并为每台探测器显示净探测器计数率或裂变产物活性。如果需要其他系统的性能，可以提供 960 型数字式处理辐射控制器来代替 UDR。

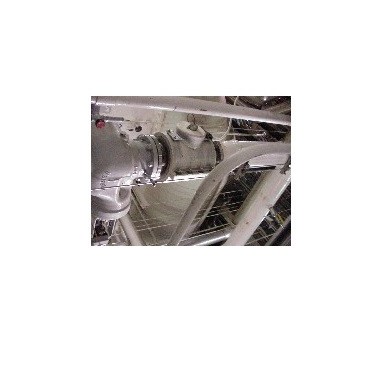

屏蔽层短管
提供在线短管和屏蔽装置，具有大 4 英寸的 4 pi 原铅屏蔽层。短管被设计为直接安装在 CAED 排放管道中。短管由 300 系列不锈钢制成，直径为 4 英寸，采用标准的凸面管法兰。300 系列不锈钢可拆式井通过螺栓固定在短管中，用于将探测器定位在排放物中，以使得灵敏度大化，并且可在不破坏过程压力边界完整性的情况下拆卸探测器。短管和屏蔽层可设计为垂直或水平安装。为了支承屏蔽层的重量，需要基座或其他支承结构。屏蔽的目的是减少产生的背景，从而增强对 CAED 中低能裂变产物的响应，并提高监控仪灵敏度。探测器的安装和更换均通过位于屏蔽层顶部的可拆卸铅帽来完成。还提供压力传送器以及过程通风和排放阀，该阀还可用于注入校准气体。屏蔽层中还提供了便于安装探测器接线盒的位置。短管被设计为与 CAED 管道的直径相匹配。

探测器
这一符合管理导则 1.97 的监控仪还附带两台探测器：943-25T 和 943-27 型 BETA 闪烁探测器。943-25T 型探测器采用 0.002 英寸厚的钛制端窗，以及连接至 2 英寸直径光电倍增管的 2 英寸直径 BC434 塑料闪烁晶体。该探测器包括脉冲成形和电缆驱动前置放大器。它提供了带有“MS”型接头的 8 英尺电缆，用于端接在 844-211 型接线盒中。通过接线盒可以将探测器与控制室电缆相互连接。二级标准固体源装置与标准现场校准夹具可用于现场重新校准。

943-27 型探测器采用 0.0002 英寸厚的钛制端窗，以及 1.125 in 直径 x 0.005 in 厚的氟化钙塑料闪烁晶体，该闪烁晶体连接至 1.125 in 直径 x 0.125 in 厚的石英光管和 1.0 英寸直径
