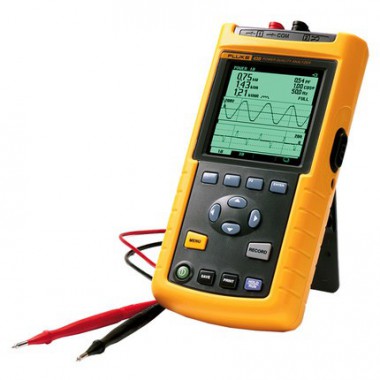

美国福禄克FLUKE Fluke 43B 电能质量分析仪
输入阻抗 1 MΩ, 20 pF 电压等级 600V rms, CAT III
谐波
 |
|
功率
 |
|
三相
 |
|
骤降和骤升
 |
|
瞬态现象
 |
|
电压/安培/赫兹
 |
|
| 输入特性 | 输入阻抗 1 MΩ, 20 pF电压等级 600V rms, CAT III |
| V/A/Hz 显示 | 真有效值电压 (交流+直流) 量程: 5.000 V, 50.00 V, 500.0 V, 1250 V*准确度: ±(1% + 10 个字)真有效值电流(交流＋直流) 量程: 50.00 A, 500.0 A, 5.000 kA, 50.00 kA, 1250 kA准确度: ±(1% + 10 个字)频率 量程: 40.0 to 15.9 kHz准确度: ±(0.5% + 2 个字)CF 波峰因数 量程: 1.0 - 10.0准确度: ±(0.5% + 1 个字) |
| 功率显示 | 瓦特、伏安（VA）、乏（VAR） 单相和3相，3相平衡负载量程: 250 W - 1.56 GW准确度: ±(4% + 4 个字) 基波功率准确度: ± (2 % + 6 个字) 总功率功率因数 量程: 0 - 1.0准确度: ±0.04位移功率因数, Cos .F 量程: 0.25 - 0.9准确度: ±0.04量程: 0.90 - 1.0准确度: ±0.03基波频率 量程: 40.0 至 70.0 Hz准确度: ±(0.5% + 2 个字) |
| 谐波显示 | 电压、电流、频率 量程: 基波 到 51次谐波准确度: 基波: VA ±(3% + 2 个字) W ±(5% + 2 个字)2 至 31次谐波: VA ±(5% +3 个字) W ±(10% +10 个字)32 至 51次谐波: VA ±(15% +5 个字) W ±(30% +5 个字)基波频率 量程: 40 Hz 至 70 Hz准确度: ±0.25 Hz相位 量程: 电压（V）、电流（A） (基波对谐波)准确度: ±3º 至 ±15º量程: 功率（W） (电压基波 对 电流谐波)准确度: ±5º 至 ±15ºK 因数 (电流和功率) 量程: 1.0 至 30.0准确度: ±10%THD 总谐波失真 量程: 0.00 - 99.99准确度: ±(3% + 8 个字) |
| 骤降和骤升 | 记录时间: 4 分钟 至 16 天 (可选)实际Vrms 、大Vrms、小(AC + DC) 量程: 5.000V, 50.00V, 500.0V, 1250V*准确度: 读数±(2% +10 个字); 光标读数 ± (2% + 12 个字)实际Arms、大Arms、小(AC + DC) 量程: 50.00A, 500.0A, 5.000 kA, 50.00 kA准确度: ±(2% +10 个字) |
| 瞬变捕捉 | 小脉宽: 40 ns输入1 的有用带宽: 直流 至 1 MHz瞬态事件的数量 40电压门限设置: 参考之上或之下的20%, 50%, 100%, 200% |
| 电阻、电容、二极管、通断 | 电阻量程: 500.0 Ω, 5.000 kΩ, 50.00 kΩ, 500.0 kΩ, 5.000 MΩ, 30.00 MΩ电阻准确度: ±(0.6% + 5 个字)电容量程: 50.00 nF, 500.0 nF, 5.000 µF, 50.00 µF, 500.0 µF电容准确度: ±(2% + 10 个字)二极管电压: 准确度 ±(2% + 5 个字)通断: 在< 30 Ω ± 5 Ω时发出蜂鸣声大电流: 0.5 mA |
| 突入电流 | 突入时间: 1 s, 5 s, 10 s, 50 s, 100 s, 5 min电流量程: 1 A, 5 A, 10 A, 50 A, 100 A, 500 A, 1000 A准确度: ±5% 满度 |
| 温度（使用附件） | 量程: -100 °C - 400 °C准确度: ±(0.5% + 5 个字) |
| 示波显示 | 测量: 直流、交流、交流+直流、峰值、峰－峰值、频率、占空比、相位、脉宽、波峰因数时间范围: 20 ns/div 至 60 s/div大采样率: 25 MS/s带宽 电压通道 [1]: 20 MHz（在输入处），使用VPS40探头时为20 MHz (Fluke43B 中已含)，1 MHz（使用 TL24 测试线）电流通道 [2]: 15 kHz （在输入处），10 kHz（使用电流钳）耦合: 交流、直流(10 Hz - 3 dB)垂直灵敏度: 5 mV/div 至 500V/div垂直分辨率: 8 bit (256 级)记录长度: 512 采样点/通道时基模式: 正常、滚动、单次预触发: 大10 个栅格触发源: 输入 1 、输入 2 或自动选择触发模式: 自动即触即测（Connect-and-View™）、Free Run和单次触发即触即测（Connect-and-View™）: 根据信号模式自动触发 自动调节触发、时基和幅值，显示稳定的波形 |
| 存储器 | 20 (屏幕、设置、数据) |
| 记录 | 记录时间: 4 分钟 至 16 天 (可选)参数: 从以下参数组中选择一个或两个参数： 电压/安培/赫兹 瓦特、伏安（VA）、乏（VAR）、功率因数（PF）、位移功率因数（DPF）、频率 谐波、总谐波失真（THD）、电压（基波和谐波）、安培（基波和谐波）、瓦特（基波和谐波） 频率（谐波）、%（谐波）、相位（谐波）、K因数 温度 电阻、二极管、通断、电容 示波：直流电压、直流电流、交流电压、交流电流、频率 正或负向脉宽、相位、正向或负向占空比、大峰值、小峰值、（小－大）峰值、波峰因数 |
| 注 | *标称为 600V CAT III |
| 环境参数: | |
| 工作温度 | 0 °C 至 +50 °C |
| 安全技术参数 | |
| 电气安全 | EN 61010-1 CAT II, 600V。UL 和 CSA 认证 |
| 机械和一般参数 | |
| 尺寸 | 232 x 115 x 50 mm |
| 重量 | 1.1 kg |
| 保修期 | 3 年 |
| 电池寿命 | 可充电镍镉电池组(包括充电器), 4 小时（典型值，连续工作） |
| 震动和振动 | Mil 28800E, Type 3, Class III, Style B |
| 包装箱 | IP51 （防尘、防水 |
| 型号名称 | 描述 |
| Fluke 43B | Fluke 43B 包括: C120 硬壳仪器箱TP1 扁平式 Slim-Reach™ 测试探头TP4 4 mm 圆头 Slim-Reach™ Test ProbesI400S交流电流钳 PM 9080 光隔离RS232 接口适配器BP120 可充电镍镉电池组（已安装）PM 8907 电源适配器/电池充电器SW43W FlukeView™ 电能质量分析软件和CD-ROM版本的用户手册屏蔽的香蕉插头到BNC的适配器用户手册/应用指南 |
| Clips | |
| AC220 | SureGrip™ 鳄鱼夹 |
| AC285 | SureGrip™ 鳄鱼夹 |
| TLK225 | SureGrip™ Master 附件组 |
| 机套和挂件 | |
| C120 | 硬质便携箱 |
| C125 | 仪表包 |
| C43 软携包 | C43 软携包 |
| C550 | 工具包 |
| 测试线，探头和线夹 | |
| BB120 | BB120 带护套的橡胶插头至雌头BNC的适配器 |
| 照明灯 | |
| L210 | 探头灯套件 |
| 电流钳 | |
| 80i-110s | 交/直流电流钳 |
| i3000 Flex-4P | Fluke i3000s Flex AC 电流钳型表，4 套件 |
| i1000s | 交流电电流探头 |
| i2000 fle | 交流电电流钳表 |
| i3000s Flex-24 | AC 电流钳型表, 610 mm |
| i3000s Flex-36 | AC 电流钳型表, 915 mm |
| i3000s | 交流电电流钳表 |
| i400s | 交流电电流钳表 |
| i6000sFlex | i6000sFlex AC 电流仪表 |
| 电缆和硬件 | |
| PAC91 | 打印机适配器电缆 |
| Test Leads | |
| TL220 | SureGrip™ 工业测试线组包括： |
| TL221 | SureGrip™ 延长测试线组 |
| TL223 | 电气测试线组 |
| TL224 | SureGrip™ 隔热测试线 |
| TL27 | 大负荷测试线组 |
| TL71 | 超值测试线组 |
| TL238 | 一套高能环境用 TL238 SureGrip™ 测试引线 |
| 温度 | |
| 80T-150UA | 通用温度探头 |
| 80TK | 热电偶模块 |
